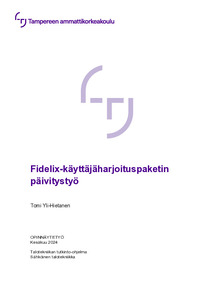

Fidelix-käyttäjäharjoituspaketin päivitystyö

Abstract

Opinnäytetyön tavoitteena oli päivittää Fidelix Oy:n käyttäjäharjoituspaketti, joka on rakennusautomaatiojärjestelmän koulutuslaitteisto. Laitteistolla annetaan laajennettua käyttökoulutusta Fidelix-järjestelmään, jossa harjoittelijat perehdytetään myös taloteknisiin prosesseihin sekä niiden ominaispiirteisiin käytön ja huollon kannalta. Laitteisto ei sisällä I/O-moduuleja ja fyysisiä pisteitä, joten demonstrointi perustuu keskusyksikölle luotuihin grafiikkakuviin, pistetietokantaan ja ohjelmaan. Päivitystyö tehtiin Fidelix Tech Oy:lle. Fidelix tarjoaa yrityksenä tuotteita ja palveluita rakennusautomaatioon sekä kiinteistön elinkaaripalveluihin.

Opinnäytetyöraportin teoreettisessa katsauksessa perehdytään rakennusautomaatiojärjestelmien rakenteeseen ja rakennusautomaatiojärjestelmien käyttökoulutuksiin. Opinnäytetyössä syvennytään Fidelix-järjestelmän ohjelmointiympäristöön ja IEC 61131-1 -standardin mukaiseen ST-ohjelmointikieleen ja sen ohjelman tyyppeihin. Päivitystyön aluksi tutustuttiin nykyisen käyttäjäharjoituspaketin toteutukseen ja sen tarjoamiin harjoitusominaisuuksiin. Laitteiston toiminnallisuutta testattiin etäkäytöllä olemassa olevaan laitteistoon ja etsittiin puutteita toiminnallisuuksista käytön sujuvuuden kannalta. Uutta versiota varten luotiin listaus harjoiteltavista prosesseista, niihin tehtävistä ominaisuuksista ja siitä, miten järjestelmä toimii.

Työn tuloksena päivitettiin harjoitusten sisältöä, uudistettiin grafiikkakuvapohjat ja ohjelmoitiin yhdet harjoitusprosessit toimimaan. Tämän jälkeen harjoitusten monistaminen on helppoa. Lisäksi toteutettiin keskusyksiköiden väliset toiminnallisuudet. Lopullista harjoitusprosessien määrää keskusyksiköissä voidaan testata ja päättää, mikä on lopullinen harjoituskokoonpano niissä, jotta ohjelman kiertoaika ei kasva liian suureksi.

The objective of this thesis was to update Fidelix Ltd’s user training package, which is a training equipment for their building automation systems. The training package enables comprehensive training on the Fidelix automation system. It also introduces trainees to technical building services processes and their specific features relevant for operation and maintenance. The hardware does not include I/O modules or physical points. Instead, the demonstration is based on graphics, a point database, and the program executed by the CPU.

The update work was carried out for Fidelix Tech Ltd. Fidelix Ltd, as a company, offers products and services related to building automation and property lifecycle management.

In the theoretical overview section of the thesis report, the structure of building automation systems is introduced. Also, property maintenance tasks handled with such systems are discussed. The main focus is on the programming environment of the Fidelix system and the ST programming language, compliant with the IEC 61131-1 standard. To begin the update process, the existing user training package’s implementation and training features were evaluated. For the new version, a list of processes to be practiced were compiled, along with the necessary features and an understanding of how the system operates.

As a result of this work, the content of the training exercises was updated, the graphic templates renewed, and one set of training processes programmed. Afterwards duplication of the exercises is simple. Additionally, inter-CPU functionality was completed. The final number of training processes in the substations can be tested and determined to ensure that the program’s run time remains appropriate.
