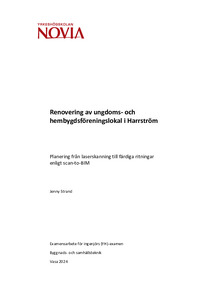

Renovering av ungdoms- och hembygdsföreningslokal i Harrström : planering från laserskanning till färdiga ritningar enligt scan-to-BIM

Abstract

Detta examensarbete är heltäckande för ett kundprojekt som utförs åt Ab Byggbotnia Oy och omfattar renovering av en ungdoms- och hembygdsföreningslokal i Harrström. Projektet omfattar planeringen av renoveringen från laserskanning av byggnaden till färdiga bygglovsritningar.

Syftet med arbetet var att planera för de ändringar som kunden ville ha för lokalen, både inomhus och utomhus. Planeringen av projektet gjordes enligt scan-to-BIM processen och en fördjupning i denna process gjordes för att öka kunskaperna om den och dess fördelar. En viktig del i denna process är insamling av information om byggnaden och därför fokuserades det även på vad en beställare av ett punktmoln ska ha för kvalitetskrav för att den ska få en bra produkt.

Arbetet innehåller mätningar som GNSS-mätning, laserskanning och flygmätning med drönare samt bearbetning av informationen från dessa i form av punktmoln med olika programvaror. En detaljerad 3D-modellering gjordes med en BIM-programvara och konstruktionslösningar och beräkningar gjordes för ett nytt bottenbjälklag, nya mellanväggar och renovering av befintlig yttervägg. Examensarbetet grundar sig på litteraturstudier, förordningar och anvisningar samt diskussioner med kunden och handledaren på företaget.

Resultatet består av bygglovsritningar och konstruktionsritningar samt en 3D-modell av hela byggnaden. Med ritningarna kan kunden söka om bygglov och finansiella bidrag för renoveringen.

Tämä opinnäytetyö on kattava Ab Byggbotnia Oy:lle toteuttava asiakashanke, ja käsittää Harrströmin nuoriso- ja kotiseutuyhdistystilan kunnostamisen. Projekti sisältää kunnostamisen suunnittelun rakennuksen laserskannauksesta valmiisiin rakennuslupapiirustuksiin.

Työn tarkoituksena oli suunnitella asiakkaan haluamia muutoksia rakennukseen sekä sisä- että ulkotiloissa. Projektin suunnittelu tehtiin scan-to-BIM-prosessin mukaisesti, ja saatiin syvempää tietoa prosessista ja sen hyödyistä. Tärkeä osa tätä prosessia on rakennuksen tietojen kerääminen ja siksi siinä keskityttiin myös siihen, mitä laatuvaatimuksia pistepilven tilaajalla tulee olla, jotta se saisi hyvän tuotteen.

Työ sisältää mittauksia kuten GNSS-mittaus, laserkeilaus ja ilmakuvaus dronella sekä niistä saatujen tietojen käsittelyä pistepilvinä erilaisilla ohjelmistoilla. Yksityiskohtainen 3D-mallinnus tehtiin BIM-ohjelmistolla ja rakenneratkaisut ja -laskelmat tehtiin uutta alapohjaa, uusia väliseiniä ja olemassa olevan ulkoseinän kunnostusta varten. Opinnäytetyö perustuu kirjallisuustutkimuksiin, määräyksiin ja ohjeisiin sekä keskusteluun asiakkaan ja yrityksen ohjaajan kanssa.

Tulos koostuu rakennuslupapiirustuksista ja rakennepiirustuksista sekä 3D-mallista koko rakennuksesta. Piirustuksilla asiakas voi hakea rakennuslupaa ja taloudellista avustusta kunnostukseen.

This Bachelor’s thesis is comprehensive for a customer project carried out for Ab Byggbotnia Oy and includes the renovation of a youth and homestead association premises in Harrström. The project includes the design of the renovation from laser scanning of the building to completed building permit drawings.

The purpose of the thesis was to design the changes that the customer wanted for the premises, both indoors and outdoors. The design of the project was done according to the scan-to-BIM process and an in-depth study of this process was made to increase the knowledge about it and its benefits. An important part of this process is the data acquisition of the building and therefore it was also focused on what a purchaser of a point cloud should have for quality requirements to get a good product.

The project includes measurements such as GNSS measurement, laser scanning and drone flight measurement as well as the processing of the information from these in the form of point clouds with different software. A detailed 3D modelling was done using a BIM-software and structural solutions and calculations were made for a new ground floor, new interior walls and renovation of an existing exterior wall. The thesis is based on literature studies, regulations and instructions as well as discussions with the customer and the supervisor at the company.

The result consists of building permit drawings and structural drawings as well as a 3D model of the entire building. With the drawings, the customer can apply for a building permit and financial contributions for the renovation.
