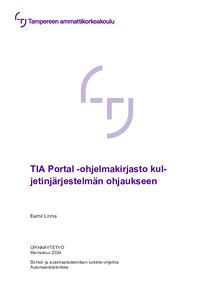

TIA Portal -ohjelmakirjasto kuljetinjärjestelmän ohjaukseen
Linna, Eemil (2024)
Linna, Eemil
2024
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2024121034205
https://urn.fi/URN:NBN:fi:amk-2024121034205
Tiivistelmä
Opinnäytetyönä laadittiin työn tilaajana toimivalle Laktek Engineering Oy:lle Siemensin TIA Portal -ohjelmakirjasto kuljetinjärjestelmän ohjaukseen. Ohjelmakirjaston valmiit lohkot ja käyttöliittymäelementit muodostavat ohjelmarungon, josta voidaan rakentaa asiakkaan tarpeisiin räätälöity kuljetinjärjestelmä esimerkiksi kappaleenkäsittelyyn tai laadunvalvontaan.
Työn edetessä ilmeni tarve TIA Portal -yrityskirjastolle. Yrityskirjaston luomisen tavoitteena on standardoida eli yhtenäistää suunnittelijoiden ohjelmointitapaa, vähentää työmäärää tallettamalla usein käytetyt lohkot kirjastoon ja siten lisätä työn tehokkuutta. Opinnäytetyön mukainen ohjelmakirjasto tulee osaksi yrityskirjastoa. Kirjastojen sisältö ja kirjastolle laadittu käyttöohje eivät ole julkisesti nähtävillä, vaan ne tulevat vain yrityksen käyttöön.
Opinnäytetyössä on esitelty yleisesti kuljetinjärjestelmien historiaa ja ohjausta, työhön liittyvät Simatic S7-1200- ja S7-1500-sarjan ohjelmoitavat logiikat sekä TIA Portal V17 -suunnitteluohjelman oleellisimmat ominaisuudet. Toteutusvaiheessa perehdytään Siemensin käsikirjojen ja testaamisen avulla kirjaston luomiseen ja vaatimuksiin sekä avataan pintapuolisesti Laktekin ohjelmakirjaston rakennetta. Lopuksi kerrotaan kuljetinjärjestelmän suunnittelusta ja avataan vastaantulleita haasteita ja ongelmia.
Opinnäytetyön tuloksena luotiin yrityskirjaston kehitysversio, jossa yhtenä kansiona on kuljetinjärjestelmän ohjaukseen suunnitellut ohjelmalohkot ja käyttöliittymäelementit. Kaikki valmiit elementit on kommentoitu kattavasti ja testattu vähintään simulointitasolla. Kirjasto ei ole vielä valmis, vaan sen sisältö tulee laajenemaan ja päivittymään työn dokumentoinnin päättymisen jälkeen.
Työn edetessä ilmeni tarve TIA Portal -yrityskirjastolle. Yrityskirjaston luomisen tavoitteena on standardoida eli yhtenäistää suunnittelijoiden ohjelmointitapaa, vähentää työmäärää tallettamalla usein käytetyt lohkot kirjastoon ja siten lisätä työn tehokkuutta. Opinnäytetyön mukainen ohjelmakirjasto tulee osaksi yrityskirjastoa. Kirjastojen sisältö ja kirjastolle laadittu käyttöohje eivät ole julkisesti nähtävillä, vaan ne tulevat vain yrityksen käyttöön.
Opinnäytetyössä on esitelty yleisesti kuljetinjärjestelmien historiaa ja ohjausta, työhön liittyvät Simatic S7-1200- ja S7-1500-sarjan ohjelmoitavat logiikat sekä TIA Portal V17 -suunnitteluohjelman oleellisimmat ominaisuudet. Toteutusvaiheessa perehdytään Siemensin käsikirjojen ja testaamisen avulla kirjaston luomiseen ja vaatimuksiin sekä avataan pintapuolisesti Laktekin ohjelmakirjaston rakennetta. Lopuksi kerrotaan kuljetinjärjestelmän suunnittelusta ja avataan vastaantulleita haasteita ja ongelmia.
Opinnäytetyön tuloksena luotiin yrityskirjaston kehitysversio, jossa yhtenä kansiona on kuljetinjärjestelmän ohjaukseen suunnitellut ohjelmalohkot ja käyttöliittymäelementit. Kaikki valmiit elementit on kommentoitu kattavasti ja testattu vähintään simulointitasolla. Kirjasto ei ole vielä valmis, vaan sen sisältö tulee laajenemaan ja päivittymään työn dokumentoinnin päättymisen jälkeen.
