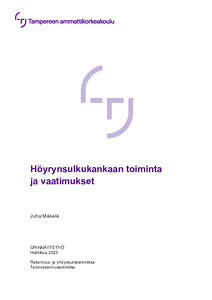

Höyrynsulkukankaan toiminta ja vaatimukset

Abstract

Tässä opinnäytetyössä tarkastellaan Intello XN -teknisen höyrynsulkukankaan toimintaa erilaisissa rakenteissa ja olosuhteissa muuttamalla sisä- ja ulkotilojen lämpötiloja ja suhteellisia kosteuksia ja eristeitä. Toimeksiantajana työlle on Kontiotuote Oy. Työssä selvitettiin Intello XN:n vaikutus ja toiminta rakenteessa sekä millainen vaikutus eristeellä on sen toimintaan. Lisäksi tutkittiin valittujen puurunkoisten rakenteiden toimintaa eri olosuhteissa.

Edut ovat monille tuntemattomia tai tekninen höyrynsulku on kokonaan tuntematon, koska teknisestä höyrynsulusta on todella vähän tietoa saatavilla. Suomessa konvektiosta rakenteiden sisään kondensoituva kosteus on suurin kosteusvaurioita aiheuttava ongelma, jota teknisellä höyrynsululla pystytään estämään. Ilmastonmuutoksen tehdessä olosuhteista haastavampia rakentamisen kannalta kuin ennen höyryn- tai ilmansulun vaikutus kasvaa entisestään.

Tuotteen toiminta on esitetty teoreettisesti ja laskennallisesti taulukkolaskentana kaikissa eri tilanteissa. Laskentaan määritettiin olosuhteet ja rakenteille tarvittavat materiaaliarvot, joiden avulla tarkasteltiin rakenteiden rakennekerrosten olosuhteita lämpötilan ja kosteuden kannalta. Opinnäytetyössä käytetty laskentamenetelmä sopii hyvin hetkelliseen tai karkeaan rakennusfysikaaliseen tarkasteluun, jolloin olosuhteiden muutosta on vaikea ottaa huomioon.

Laskennannasta saadut tulokset ovat odotuksen mukaiset normaaleissa olosuhteissa. Rakenteet toimivat halutulla tavalla, jolloin kosteus ei pääse tiivistymään rakennekerrosten väliin. Teoreettisessa tilanteessa melkein kaikkien rakenteiden kohdalla laskennan tulos osoitti kosteuden tiivistyvän rakenteen sisälle. Rakenteet kuitenkin pääsevät hengittämään ja tarkasteltava tilanne on vain hetkellinen, minkä takia teoreettisen tilanteen tulokset eivät kuitenkaan ole niin vakavat kuin laskenta osoittaa. Työssä on osoitettu laskennallisesti teoreettisessa tilanteessa vaadittu sisälämpötila, kun suhteellista kosteutta pienennetään.

Jatkotutkimuksena opinnäytetyölle teoreettisesta tilanteesta voisi luoda simulaation rakennefysiikkaohjelmalla, jolla lämpötilojen muutoksen pystyy ottamaan huomioon.

This thesis investigates the performance of the Intello XN technical vapor barrier in different structures by varying insulations and adjusting the temperatures and relative humidity of indoor and outdoor spaces. The study examined the effects of Intello XN on moisture control in structures and the role of insulation in its function in timber-framed constructions. The benefits of technical vapor barriers, such as Intello XN, are relatively unknown in Finland, despite being specifically designed to the Nordic conditions. The client for this work is Kontiotuote Oy.

The study was carried out by a theoretical and computational analysis of the vapor barrier's performance by examining the temperature and humidity conditions at the interfaces of building materials. Computational analysis was done with Excel sheets. Different sheets show how various structures work in different conditions.

The calculation results suggest that under normal conditions the structures prevent moisture from condensing to any layers of the structures and the vapor barrier fabric works as expected even when water vapor resistance is chosen according to the most unfavorable way. In the theoretical situation moisture can condense at the interfaces of different layers in most structures. Over half of the situations the vapor condenses to the fabric according to the calculations. However, this situation is not critical as it is only momentary, and the conditions improve as the interior space warms up. Computational analysis of the required temperature of the theoretical situation shows that there are big differences in temperature between structures.

As further research, a simulation could be created using building physics software that takes into account changes in temperature and relative humidity, when the building starts to warm up.
