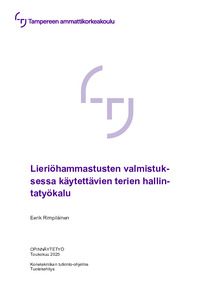

Lieriöhammastusten valmistuksessa käytettävien terien hallintatyökalu

Abstract

Opinnäytetyön tarkoituksena oli kehittää yrityksen lieriöhammastusten valmistuksessa käytettävien terien hallintaa paremmin käyttäjien tarpeisiin soveltuvaksi. Tähän asti yrityksessä hammastusterien hallinta on tapahtunut Excel-tiedostossa, johon on listattuna lieriöhammastusten valmistuksessa käytetyt vierintäjyrsimet, vierintäpistoterät ja niiden parametrit. Uuden teränhallintatyökalun avulla on tavoitteena yksinkertaistaa terien hallintaa ja helpottaa oikean terän valintaa. Työkalusta on tarkoitus tehdä soveltuva niin myynti- ja suunnittelu-osastolle kuin myös teräostajalle ja verstaalle hammastajan käyttöön. Opinnäytetyön toimeksiantaja oli Ata Gears Oy, jonka palveluksessa opinnäytetyöntekijä on työskennellyt keväästä 2022 alkaen.

Teränhallintatyökalun perusideana on, että se hakee kaikki käyttäjän määrittämien hammastustietojen perusteella teoreettisesti kappaleen valmistukseen sopivat hammastusterät. Teoreettisesti sopivien terien avulla hallintatyökalu laskee jokaisen terän valmistaman hammasgeometrian ja esittää ne käyttäjälle. Näiden tietojen perusteella käyttäjä voi valita sopivimman terän hammastuksen valmistukseen. Työkalun avulla terävalinnasta saadaan poistettua väärän terän valitsemisen mahdollisuus ja näin ollen virheellisen hammasgeometrian valmistuksen riski pienenee.

Teränhallintatyökalu toteutettiin Excelissä käyttäen VBA-ohjelmointikieltä, jonka avulla ohjataan KISSsoft-laskentaohjelmaa. KISSsoftia käytetään työkalussa terien valmistaman hammasgeometrian laskentaan. Ohjelmoinnissa käytettiin apuna tekoälyä.

The objective of this thesis was to improve the tool library of a company to make it more suitable for the users. Up until this point, the tool management had been done using an Excel-sheet based library, where all the different hobbing cutters and pinion-type cutters were listed with their parameters. With the help of a cutter management tool the selection of cutters is made simpler and risk of choosing a wrong cutter for the job is reduced. The cutter management tool is meant to be used by the sales department, tool management department, engineering department and the machinists who are manufacturing the cylindrical gears. The client for this thesis was Ata Gears Oy where the author has been working since spring of 2022.

The basic idea of the cutter management tool is that it sorts the company’s tool library based on user inputs on the gear to be manufactured and selects all cutter tools that are theoretically suitable for manufacturing that gear. Then using those selected cutters, the cutter management tool calculates for each cutter manufactured gear geometry and displays it to the user. With that information, the user can then select the cutter(s) most suitable for the job. With this management tool the risk of choosing a wrong cutter for the job is significantly reduced and thus a risk of manufacturing an incompatible tooth form is reduced.

The management tool was done in Excel using the in-built VBA coding language. All gear geometry calculations are done in KISSsoft which is controlled through Excel with VBA. Artificial intelligence was used in the coding process.
