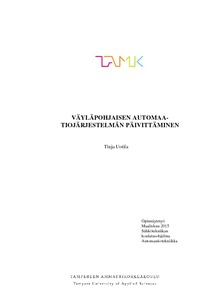

Väyläpohjaisen automaatiojärjestelmän päivittäminen

Abstract

Tämän opinnäytetyön tavoitteena oli lisätä Tampereen aikuiskoulutuskeskuksen KNX-järjestelmän käytettävyyttä päivittämällä itse järjestelmää ja sen hallintaohjelmistoa. Tähän sisältyi valaisinryhmien järjestäminen ryhmätopologiaan, niiden uudelleen nimeäminen sekä vanhojen infrapunalaitteiden vaihtaminen uusiin. Tavoitteena oli myös tarkastella KNX-järjestelmän liittämistä valvomo-ohjelmistoon. Kirjallisesta osuudesta pyrittiin tekemään ohjemuotoinen, jotta sitä voisi tulevaisuudessakin hyödyntää. Työn alussa tutustutaan yleisesti KNX-järjestelmän toimintaan.

Kaikki infrapunalaitteet vaihdettiin onnistuneesti uusiin, ja niille luotiin ajankohtaiset ohjaukset ETS4-ohjelmistolla. Ryhmäosoitteiden topologia saatiin luotua kerroksittain kuten haluttiin. Topologiassa kerroksien sisäisiä järjestyksiä ei saatu aivan halutun kaltaisiksi eikä ETS-ohjelmiston päivitystä tehty KNX-järjestelmän valvomo-ohjelmiston integroinnin takia. Henkilökunnan perehdytys järjestelmään hoitui samanaikaisesti ETS-ohjelmiston työstämisen kanssa.

TAKK:lla on jo lisenssi ETS5-ohjelmistoon valmiina. Se kannattaa päivittää käyttöön kun ohjelmistojen integroinnin toimittaja saa yhteensopivan version valvomo-ohjelmistosta ETS5-ohjelmiston kanssa. Mikäli ryhmätopologian kerroksien sisäinen järjestys halutaan laittaa lopullisesti kuntoon, aiheutuu siitä lisäkustannuksia valvomo-ohjelmiston integroinnin takia. Topologian järjestämisen tarve tulee siis arvioida ohjelman käytön yhteydessä. KNX-laitteet kannattaa uusia vähitellen vanhojen laitteiden vikaantuessa.

The objectives of this thesis was to update the KNX- light control system of Tampere Adult Education Centre, to increase usability of the ETS-program and to review the integration between operation program in control room and KNX-system. At the beginning of the report there is a common description of the KNX-system. This report is a short instruction for ETS4 usage.

The updating of the infra-red devices and group address naming were successfully completed. Because of the system integrations, readjusting the group topology was not fully completed and the updating of the ETS-program was delayed in another time. The introductory briefing of the personnel was performed at the same time the actual usage of the ETS-program was executed.

Tampere Adult Education Centre already owns a license for ETS5-program. It should be updated when the operation program supplier has compatible software between the ETS5 and operation program. The topology of the group addressing needs not necessarily to be finished, because it causes problems between the KNX-system and operation program integration. The readjusting need should be estimated during the usage of ETS-program. KNX-equipment should be changed to new ones if any problems occur in their use.
