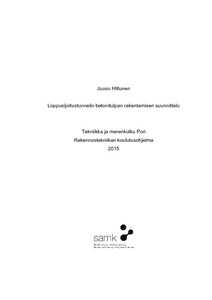

Loppusijoitustunnelin betonitulpan rakentamisen suunnittelu

Abstract

Opinnäytetyön aiheena oli Posiva Oy:n Olkiluodossa sijaitsevaan ONKALOon rakennettava loppusijoitustunnelin sulkeva betonitulppa. Nyt rakennettava POPLU-tulppa on osa euroopanlaajuista DOPAS-projektia, minkä tarkoituksena on kehittää sekä vertailla loppusijoitustunnelien sulkemiseen käytettäviä tulpparakenteita.

Opinnäytetyössä keskityttiin pääasiallisesti betonitulpan rakentamisessa käytettävien työmenetelmien suunnitteluun ja kehittämiseen. Varsinaisen työsuunnittelun ohella opinnäytetyössä on esitetty suunnittelua ja rakentamista ohjaavat tekniset vaatimukset sekä työturvallisuus. Työssä käsitellään tulpan rakentamisen keskeiset elementit, jotka ovat raudoitus, muottityö sekä betonointi. Opinnäytetyössä kuvataan myös vai-heet miten on päädytty käyttämään tiettyjä työmenetelmiä sekä kuvata samalla kuvataan itse työsuoritus.

Osana tulpan rakentamisen suunnittelutyötä on tehty kaksi toteutustavoiltaan eriävää menetelmäkoetta, joissa on voitu testata eri menetelmiä sekä tehty havaintoja mahdollisia kehitystoimenpiteitä varten. Työmenetelmien testaamisen ohella menetelmäkokeiden aikana on kerätty mahdollisimman paljon tietoa betonimassan kehitystyötä varten. Menetelmäkokeista saatuja tuloksia on hyödynnetty aktiivisesti myös tämän opinnäytetyön tekemisessä.

Tässä opinnäytetyössä kuvatut työmenetelmät on voitu todeta menetelmäkokeiden avulla soveltuviksi betonitulpan rakennustöissä käytettäviksi.

The purpose of this thesis was documenting the construction works planning process for a final disposal tunnel end plug for Finland’s nuclear waste repository. The plug will be constructed to ONKALO in Eurajoki. This plug is a part of the EU DOPAS- project which aims to develop safe practices for the tunnel closing system of spent nuclear fuel final disposal.

The main issue of this thesis was the construction methods planning and research. The main elements of the plug construction are described in thesis. These main ele-ments are reinforcement installation, formwork installation and concrete casting. There is also a description of the designing process and reasoning why the final method has been chosen for implementation. All working methods and steps are described in this thesis.

As a part of the plug's construction works and designing process, MOCK-UP test castings have been made. In these MOCK-UPs different working methods were used to make sure that the methods used for plug's construction works are the best. While testing these alternative working methods, information was collected about the concrete for the future concrete mix development process. The results of the method tests have been utilized actively in this thesis.

The usability of the working methods that have been described in this thesis have been test in these MOCK-Ups and are useful for the final construction.
