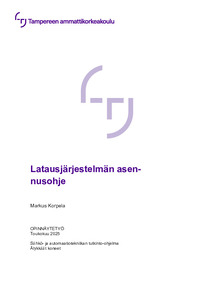

Latausjärjestelmän asennusohje

Abstract

Tämä ohjeistus on laadittu selkeyttämään Plugitin ja urakoitsijoiden välistä yhteistyötä sekä varmistamaan sähköautojen latausjärjestelmien yhdenmukainen toteutus. Latausjärjestelmä koostuu useista osakokonaisuuksista, kuten SALK- latauskeskuksesta, DLDS-tietoliikennekeskuksesta, AC- ja DC-latauslaitteista sekä niihin liittyvistä perustuksista, jalustoista, kaapeloinneista ja putkituksista. Järjestelmän suunnittelussa ja asennuksessa noudatetaan Plugitin toimittamia ohjeita, piirustuksia ja määräyksiä.

AC-latureina käytetään Keba KeContact X- ja C-malleja, joista X-malli toimii 4G-yhteydellä ja C-malli vaatii Ethernet-kaapelin. DC-latureina käytetään mm. Siemensin SICHARGE 200 kW -laitteita ja Delta Slim 100 kW -latureita. Lisäksi käytössä ovat HUBE-latausasemat, joita on kahta kokoa (360 ja 720 kW), ja joihin kytketään satelliittilatureita.

Asennusprosessissa työt aloitetaan kaapelivedoista ja maatöistä, minkä jälkeen asennetaan perustukset, laitteet ja keskukset. Kaapelointi- ja putkitustiedot määritellään laitekohtaisesti ja niistä voidaan poiketa tapauskohtaisesti. Laitteet asennetaan valmistajien ohjeiden mukaisesti, huomioiden muun muassa oikea suuntaus ja kaapeleiden läpiviennit. Käyttöönotossa noudatetaan tarkkoja kytkentä- ja käynnistysohjeita, erityisesti Siemensin DC-latureiden ja kompaktikatkaisijoiden osalta.

Opasteet, liikennemerkit ja törmäyssuojat asennetaan suunnitelmien mukaisesti latausalueen turvallisuuden ja selkeyden varmistamiseksi. Kokonaisuudessaan ohje toimii kattavana oppaana latausjärjestelmien suunnitelmalliseen ja turvalliseen toteutukseen.

This installation guide aims to streamline the collaboration between Plugit and contractors, ensuring standardized and efficient deployment of electric vehicle charging systems. The guide provides detailed instructions on system components, including the SALK power distribution cabinets, DLDS communication centers, AC and DC chargers, foundations, pedestals, cabling, and conduits. AC charging is handled by Keba KeContact devices, with models X (4G) and C (Ethernet) used according to site configuration. DC charging units include Siemens SICHARGE (200 kW, upgradable to 300 kW) and Delta Slim (100 kW), as well as modular HUBE systems (360 kW or 720 kW) with satellite units.

The document outlines installation sequences, beginning with groundwork and cable routing, followed by equipment and cabinet setup. It emphasizes adherence to safety and quality standards, especially in busy commercial areas. Separate routing is required for power and data cables, with specific conduit and cable dimensions defined for each device. Foundations and pedestals must be installed using Plugit-supplied parts. Each device has specific wiring and configuration instructions, including for Ethernet and control connections.

Additional guidelines are provided for signage, safety barriers, and operational start-up, including protection relay settings and proper sequence for energizing equipment. The goal is to support consistent, safe, and scalable EV charging infrastructure deployment.
