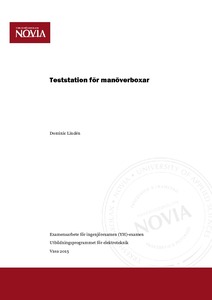

Teststation för manöverboxar

Abstract

Lärdomsprovets syfte var att konstruera en teststation för manöverboxar. Uppdragsgivaren var Krikoma Ab i Tjöck som monterar en mängd olika manöverboxar för sopbilar. Det finns för tillfället en gammal teststation som är föråldrad och som inte har kapacitet och funktionalitet att testa alla modeller eller se om man kopplat korrekt.

Arbetet bestod av att planera, programmera, installera, testa och dokumentera en ny teststation med en PLC. Teststationen skulle vara portabel och fungera med alla modeller som företaget producerar och kunna bevisa att manöverboxarna är korrekt kopplade samt kunna anpassas till nya modeller.

Arbetet baserar sig på PLC-tillverkarens anvisningar och dokumentation av komponenterna samt ritningarna för respektive manöverbox har använts. Även egen erfarenhet, handledning och litteratur har använts som grund till arbetet.

Resultatet blev en fungerande teststation som används för att testa att de olika manöverboxarna är korrekt kopplade och den stöder nästan alla modeller som företaget producerar. Själva teststationen är lättanvänd. Den är flexibel, kan utvidgas för att testa nya modeller och har en bra dokumenterad programkod.

Tämän opinnäytetyön tarkoituksena on ollut suunnitella testiasema ohjaimille. Toimeksiantajana toimi Krikoma Oy joka on Tiukassa sijaitseva roskankeruuautojen ohjaimien valmistaja. Heillä on vanhentunut testiasema, missä ei ole mahdollista testata kaikkien mallien liitoksia.

Työprosessiin kuuluivat uuden testiaseman suunnittelu, ohjelmointi, asennus, testaus ja dokumentointi PLC:llä. Testiaseman tuli olla kannettava, sekä yhteensopiva kaikkien yrityksen valmistamien mallien kanssa. Tämän tuli myös osoittaa, että ohjausrasiat ovat asianmukaisesti yhdistetty ja että nämä voidaan liittää uusin malleihin.

Työ perustuu kirjallisuuteen ja PLC:n valmistajan omiin dokumentteihin tuotteista ja ohjelmistoista sekä internet-oppitunteihin. Myös materiaalia ohjausrasioista on käytetty.

Tuloksena oli toimiva testiasema, joka kykenee testaamaan liitoksen toimivuutta ja sopii lähes kaikkiin malleihin. Testiasema on myös joustava, sillä asemaan on mahdollista sovittaa tulevia malleja ja siinä on myös hyvin dokumentoitu ohjelmointikoodi.

The purpose of this Bachelor’s thesis has been to design a test station for controllers. The commissioner is Krikoma Oy, a company based in Tiukka that manufactures controllers for garbage trucks. There is currently an old test station that has become obsolete and that does not have the capacity to test all models to see whether they are wired properly.

The idea was to plan, program, install, test and document a new test station with a PLC. The test station should be portable and work with all models produced by the company and it should be able to prove that the control boxes are properly wired and can be adapted to new models.

The work is based on literature and the PLC manufacturer’s own documentation of products, programs and webinars. Documentation of the control boxes has also been used.

The result was a working test station that can test if the various control boxes are wired properly. The test station supports almost all models. The actual test station became easy to use and flexible if you need to expand it with new models. It also has a well-documented program code.
