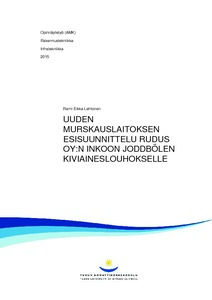

Uuden murskauslaitoksen esisuunnittelu Rudus Oy:n Inkoon Joddbölen kiviaineslouhokselle

Abstract

Tämän opinnäytetyön tavoitteena oli selvittää, onko Rudus Oy:n Inkoon Joddbölen tuotantoalueelle rakennettavan uuden murskauslaitoksen hienomurskausvaiheen sijoittaminen alueella olemassa olevaan rakennukseen mahdollista. Tavoitteena oli myös selvittää, onko hankkeessa mahdollista saavuttaa energiahyötyjä sijoittamalla murskauslaitoksen osia päällekkäin ja korvaamalla ajoneuvoja kuljettimilla.

Kiviaineksia tuotetaan rakennusmateriaaliksi kalliosta louhimalla ja murskaamalla. Niiden tulee olla CE-merkittyjä, minkä lisäksi niille on asetettu käyttökohteen mukaan laatuvaatimuksia. Murskaus tapahtuu normaalisti kolmivaiheisella murskauslaitoksella, joka koostuu mm. murskaimista, seuloista ja kuljettimista.

Opinnäytetyön toimeksiantajana toimi Rudus Oy, joka on toiminut Joddbölessä vuodesta 1996 lähtien. Suunnitteilla olevan hankkeen myötä Joddbölen alueen tuotantokapasiteetti tulisi toteutuessaan kasvamaan moninkertaiseksi nykyiseen verrattuna, eikä nykyisen murskauslaitoksen sijainti ole tulevaisuudessa enää kannattava. Uudelle murskauslaitokselle tehtiin hienomurskausvaiheen osalta kaksi eri kokoonpanovaihtoehtoa, joista ensimmäisessä hyödynnettiin korkeuseroa kiviaineksen siirtämiseksi. Toinen vaihtoehto oli tyypillinen, yhteen tasoon sijoitettu laitos. Vaihtoehdoista tehtiin energiansäästötarkastelu, jossa niitä verrattiin toisiinsa.

Tämän opinnäytetyön perusteella uuden murskauslaitoksen hienomurskausvaihe on mahdollista sijoittaa rakennukseen, mutta päällekkäin sijoittamisella ei ole mittavaa energiahyötyä. Suurimmat taloudelliset säästöt syntyvät huolto- ja kunnossapitokustannusten vähenemisestä. Tulevaisuuden kannalta olisi kuitenkin järkevää sijoittaa uuden laitoksen hienomurskausvaihe lähelle satamaa, sillä tuleva varastointialue tulee myös olemaan siellä.

Aggregates are produced by quarrying and crushing. Currently, aggregates need CE marking and other requirements to ensure the best quality to the purpose of its use. A typical crushing plant consists of three different crushing stages. In addition to crushers, the crushing plants also need screens and conveyors to work properly. The aim of this Bachelor’s thesis was to determine whether it is possible to site the tertiary crushing stage to a nearby building. The aim was also to calculate whether it is possible to achieve savings in energy consumption by placing the equipment one on the other.

This thesis was commissioned by Rudus Oy. The company has had crushing industry in Inkoo, Joddböle since 1996. There is a large project in the area and if the new plan is realized the production capacity of the area is multiplied. This causes the fact that crushing on its present location is no longer profitable. The solution was to create two different layout solutions for the tertiary crushing stage. The first layout was planned in different levels so that the height difference could be used as an advantage. In the second layout the tertiary stage was in one level, as most of the crushing plants are. The layouts were compared with each other to see if cost savings could be achieved by using the height difference.

Based on this thesis the tertiary crushing stage can be sited to the building. The energy consumption was estimated to decrease slightly but the more significant savings come from the reduction of maintenance costs. Whether to use the building or not, the tertiary crushing stage should be sited near the harbor where the new stockpile area is going to be located.
