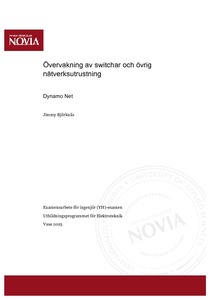

Övervakning av switchar och övrig nätverksutrustning

Abstract

Mitt examensarbete har gått ut på att förena trafikgrafer och alarmering av nätverksutrustning som inte är nåbar till samma ställe, samt underlätta processen att lägga till eller ta bort en enhet från övervakningen. Tidigare har två olika program använts för uppgifterna, vilket betyder enheterna ska läggas till på två olika ställen samt att en del enheter inte har varit möjliga att övervaka där. I arbetet jämförde jag programmen Nagios, Icinga, openNMS och Observium. Vissa av dessa program var tänkta för övervakning medan andra var tänkta endast för loggning och grafer. Programmen testades i nätet och övervakade ca 20 enheter under testskedet för att se belastningen på programmen. Efter en tids testande och ett internt beslut tog vi i bruk Observium och vid ibruktagandet övervakades ca 200 enheter. Vid bytet fick Dynamo Net även Active Directory autentisering, d.v.s. alla kommer åt Observium med egna användarnamn. Då syns det vem som har lagt till enheterna eller vem som har ändrat något där och inte som tidigare när alla har använt samma användare.

Opinnäytetyöni tarkoitus on ollut kerätä liikennekaavioita ja hälytyksiä samaan paikkaan ja lisäksi helpottaa laitteen lisäämistä ja poistamista. Aiemmin käytettin kaksi eri sovellusta datalle eli laitteet lisättiin kahdessa eri paikassa eikä ollut mahdollista seurata eri yksiköitä. Työssäni olen verrannut ohjelmat Nagios, Icinga, openNMS ja Observium keskenään. Osa näistä ohjelmista on tarkoitettu valvontaan kun taas toiset ovat tarkoitettuja vain lokitietoa ja graafeja varten. Ohjelmat testattiin verkossa ja valvottiin noin 20 laitetta, sekä tarkastettiin ohjelmien kuormitusta. Testauksen jälkeen tehtiin sisäinen päätös ottaa Observium käyttöön. Käyttöönoton jälkeen seurattiin noin 200 laitetta. Vaihdon yhteydessä Dynamo Net sai Active Directory autentikoinnin, eli kaikki pääsevät omalla tunnuksella sisään. Nyt kaikki pääsevät katsomaan kuka on lisäännyt laitteita ja onko joku vaihtanut jotakin siellä, eikä tarvitse enää käyttää samaa käyttäjää.

The main purpose of this Bachelor’s Thesis was to link traffic graphs and alarm of network devices that are not reachable to same place and to facilitate adding or removing a device. Previously this has been done in two diffrent places which meant that some of the device had to be added twice and that some of the devices were not being monitored. In this Bachelor’s Thesis I tested the management softwares Nagios, icinga, openNMS and Observium. Some of these programs were made to monitor the traffic and others to monitor the accessibility. The software were tested with 20 diffent devices in our network to see the load of them. When we started commissioning Observium there were 200 devices in the system. As a result of this change Dynamo Net was given Active Directory authentication which means all users are able login into Observium with individual usernames and also, this enables users to identify the devices added by other users.
