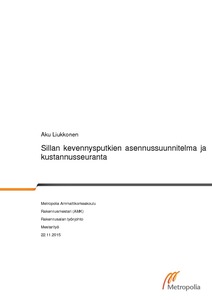

Sillan kevennysputkien asennussuunnitelma ja kustannusseuranta

Abstract

Tämä opinnäytetyö tehtiin Kreate Oy:lle, joka urakoi Helsingissä Kivikon eritasoliittymä vaihe 2 -urakkaa. Yhtenä osana urakkaa rakennetaan Viikin puistosilta, joka on 117 metriä pitkä jatkuva teräsbetoninen laattasilta. Kyseiseen kevyen liikenteen siltaan asennettiin 34 kappaletta kevennysputkia.

Työn tavoitteena oli tehdä asennussuunnitelma kevennysputkien asentamisesta. Tällä pyritään helpottamaan asennustyötä tässä kyseisessä projektissa sekä mahdollisissa tulevissa hankkeissa. Samalla työvaiheista pidettiin kustannusseurantaa, jolloin saatiin tietää, mitä kevennysputkien asentaminen maksaa. Tätä tietoa voidaan hyödyntää jatkossa urakkalaskentavaiheessa.

Insinööritoimisto TAK-Plan Ky laati kevennysputkien tuenta- ja ankkurointisuunnitelman. Asennussuunnitelmaan saatiin ohjeita työnjohtajilta ja työntekijöiltä, jotka ovat asentaneet kevennysputkia aikaisemmin.

Työn tuloksena syntyi tekninen asennussuunnitelma. Sillan rakenne tai kevennysputket voivat olla erilaisia, jolloin tässä kohteessa käytetyt menetelmät eivät välttämättä toimi. Asennussuunnitelmaa on kuitenkin helppo muokata eri kohteisiin sopivaksi, mutta asennussuun-nitelma on kuitenkin hyväksytettävä tilaajalla.

Tuloksena saatiin myös kevennysputkien asennuksen ja tarvikkeiden hinta. Saatuja hintoja ei voi välttämättä käyttää suoraan laskennassa vaan työ- ja tarvikehinnat on muutettava sen hetkisten hintojen mukaisiksi. Tuntiseurantaa voidaan hyödyntää myös aikataulusuunnittelussa.

This Bachelor’s thesis was made for Kreate Oy which is contracted to build an interchange phase 2 works in Helsinki Kivikko. One part of the contract is to build a park bridge in Viikki, which is a 117-meter long reinforced concrete slab bridge. Furthermore, 34 pieces of relief pipes were installed in the pedestrian pathways bridge.

The objective of this thesis was to make an installation plan for relief pipes. The aim is to ease the installation work in this project and also in future projects. The work stages of the project were cost-monitored. The purpose of cost monitoring was to estimate the budget of the installation works. In future this information can be used in calculating the project costs.

Insinööritoimisto TAK-Plan Ky prepared a plan for installation work. Foremen and workers who have previously installed the relief pipes gave advice on making the installation plan.

As a result of this thesis, a technical installation plan was created. The bridge structure or relief pipes can be different in every worksite and therefore, this system may not work in future worksites. However, the installation plan is easy to customize but the installation plan must be approved by the client.

As a result, prices for the installation work of relief pipes and supplies were calculated. The calculated prices cannot, however, be used in the future without changing them into current market values. The monitoring of work hours can also be used in scheduling.
