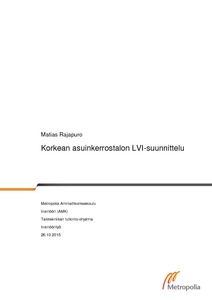

Korkean asuinkerrostalon LVI-suunnittelu

Abstract

Insinöörityön tavoitteena oli tuottaa ohjeistus ja tietopaketti korkeiden uudisasuinkerrostalojen LVI-suunnitteluun. Työ ei ole selkeä suunnitteluohje, vaan sen päätarkoituksena on perehdyttää lukija korkeasta rakentamisesta aiheutuviin muutoksiin ja antaa niille vaihtoehtoisia ratkaisuja. Laadituissa ratkaisuissa huomioitiin pääkaupunkiseudun viranomaisohjeita. Työn materiaalin kasaamista varten haastateltiin useita viranomaisia ja laitteistovalmistajia. Sprinkleri-, jäähdytys- ja savunpoistojärjestelmät rajattiin käsittelyn ulkopuolelle.

Työssä selvitettiin kattavasti lämmitys-, ilmanvaihto ja käyttövesijärjestelmien ratkaisuvaihtoehtoja korkeisiin rakennuksiin. Lämmitysjärjestelmissä selvitettiin erityisesti rakennuksen staattisen korkeuden vaikutusta suunnitteluun. Ilmanvaihtojärjestelmissä taas pureuduttiin suurien kanavistojen aiheuttamiin painehäviöihin ja hormivaikutuksen huomioimiseen. Käyttövesijärjestelmissä keskityttiin selvittämään vaihtoehtoisia ratkaisuja paineenkorotukselle. Työhön tuotettiin myös useita taulukoita, joita suunnittelija pystyy käyttämään apu- ja tietovälineenä suunnittelutyössä.

Insinöörityön lopputuloksena syntyi kattava ohjeistus ja tietopaketti LVI-suunnittelijan avuksi korkeiden rakennusten LVI-suunnitteluun. Selvitysten ja haastattelujen perusteella olennaisimmat korkeudesta aiheutuvat muutokset ovat järjestelmien sisäinen vyöhykejako, paineenkorotus ja lämmitysverkostoissa tarvittavat välisiirtimet.

The purpose of this Bachelor’s thesis was to point out the technical differences between high-rise and low buildings, and suggest alternative utilization of the HVAC systems in high-rise apartment houses. The aim was to create a guidance for and information package about HVAC planning methods for tall apartment houses. The methods presented were adapted according to the regulatory norms of the Helsinki area. Also, authorities and manufacturers were interviewed to gather data. Sprinkler, cooling or smoke ex-traction systems were excluded from the scope of the thesis.

For the project, a comprehensive research on heating, air conditioning, water and sewer systems was conducted. When studying heating, the effects of the static height of the building were especially concentrated on. In the case of air conditioning, the study focused on revealing pressure drops as an effect of a large ductwork, and on taking the chimney effect into account. Alternate measures to pressure increases were analyzed in the study of water systems. Moreover, tables were produced to serve as incremental tools for a designer to use.

The outcome of the thesis was a comprehensive guidance and information package that aids with the HVAC design process for tall buildings. Interviews and investigations identified the internal zoning, increase in pressure and the necessary transmitters in the heating network as the main differences resulting from the increased height of the buildings.
