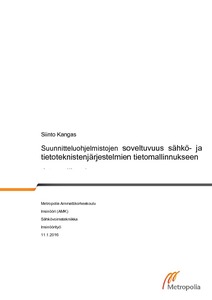

Suunnitteluohjelmistojen soveltuvuus sähkö- ja tietoteknistenjärjestelmien tietomallinnukseen

Abstract

Opinnäytetyön tarkoituksena on tarkastella, kuinka hyvin tämän päivän suunnitteluohjelmistot soveltuvat tietomallipohjaiseen suunnitteluun, mitä ominaisuuksia niissä on ja minkälaisia ominaisuuksia niihin kaivattaisiin. Tietomallinnusta helpottavien ominaisuuksien merkitys korostuu mallinnuksen yleistyessä ja vaatimusten tarkentuessa.

Opinnäytetyössä on hyödynnetty aiempaa omakohtaista työkokemusta tietomallipohjaisesta suunnittelusta. Tässä opinnäytetyössä käytetyt sähkösuunnitteluohjelmistot ovat Magi-CAD Electric ja CADS Planner Electric. Tukena arvioinnissa käytettiin sähköinfon ylläpitämää ST-kortistoa, SFS 6000 standardisarjaa sekä ohjaavan opettajan materiaaleja.

Tämän työn tuloksena saatiin arvio sähkösuunnitteluohjelmistojen soveltuvuudesta tieto-mallipohjaiseen suunnitteluun.

The purpose of this study was to examine how well today’s design software answers to the challenges raised by information modelling, what features they offer and what might still be missing. The importance of features to facilitate information modelling is emphasized by the increasing use of building information modelling and by rising requirement levels in the design of electrical and ICT-systems.

In the making of this thesis advantage was taken of my first-hand experience acquired while working as an electrical designer on information modelling projects. The design software used in this thesis was MagiCAD electric and CADS Planner electric. As a support resources for electrical design, sähköinfo’s database, “ST-cards” and SFS 6000 standard-series were used.

As a result of this thesis, a review of the BIM features available in electrical system design software was produced.
