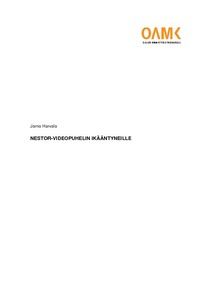

Nestor videopuhelin ikääntyneille

Abstract

Työ tehtiin BelleGames Oy:lle, joka on oululainen pelistudio. Työn aiheena oli suunnitella ja rakentaa laite, jolla pystyy soittamaan videopuheluita ja pelaamaan yksinkertaisia pelejä. Laitteen ohjauksen tulee toimia näppäimillä, joissa on indikaattoriledit. Laite olisi suunnattu ikäihmisille, joilla on ongelmia käyttää uuttaa teknologiaa.

Päälaitteena päädyttiin käyttämään valmista Lenovon valmistamaa tablettia, koska olisi tullut kalliimmaksi rakentaa komponenteista vastaava laite. Laitetta kuitenkin piti pystyä ohjaamaan käyttäen ulkoisia näppäimiä, joten laitteeseen suunniteltiin sitä varten piiri. Piiri lähettää näppäintiedot ja vastaanottaa ledien ohjauskomennot tabletilta. Kommunikointitekniikaksi valittiin Bluetooth, koska tabletissa on vain yksi USB-portti, jota ei voi käyttää yhtä aikaa laturin kanssa.

Piirisuunnittelu tehtiin käyttäen OrCAD Capture -piirisuunnitteluohjelmaa. Piirissä käytettiin Atmelin ATmega 328P -mikrokontrolleria, joka sijoitettiin muiden komponenttien kanssa nauhakuparoidulle reikälevylle. Mikrokontrollerin ohjelmointi tehtiin käyttäen Arduino Uno -mikrokontrollerialustaa ja sen ohjelmistokehitysympäristöä.

Työssä valmistui piirilevy, joka pystyy lähettämään Bluetoothin yli näppäintietoa Android-laitteelle, ja vastaanottamaan ledien ohjaustietoa ja ohjaamaan ledejä. Prototyyppiä voidaan kehittää eteenpäin korjaamalla havaittu viive ledien ohjauksessa. Myös näppäinten toimintaa voidaan kehittää, jotta näppäimet toimivat yhtäaikaisesti.

I did this Bachelor’s thesis for BelleGames Oy which is a game studio from Oulu. They had a vision for device that elderly people who has trouble using new technology, could be able to use to contact their family. Device should be able to make video calls and run simple games. Navigation of the device should be done by using four big buttons and there also should be four indication LEDs in buttons.

We decided to use ready to use Lenovo tablet as a main device because it is more cost-efficient solution than building device from parts. I decided to design a circuit that can be used for controlling the device and LEDs.

I designed the circuit using OrCAD Capture circuit design program. In the circuit I used the Atmel ATmega328 microcontroller, which was placed to prototyping perfboard among other components. Programming the microcontroller was done by using the Arduino Uno prototyping platform and with its software environment.

Results of the thesis was working prototype microcontroller circuit which is able to send and receive serial data via Bluetooth. Circuit was also able to take input form button and control LEDs.

Prototype can be developed further by fixing latency issue by packaging transmission to fever packages, which reduce amount of packages that are transported. Also if there is need for more buttons or LEDs its simple to add those to device.
