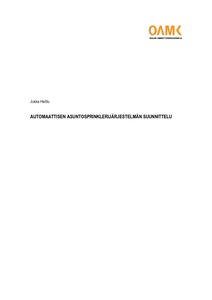

Automaattisen asuntosprinklerijärjestelmän suunnittelu

Abstract

Sprinkleriurakoinnissa on tärkeää tietää vastuunsa ja vaatimustaso. Urakoitsijan tehtäviin kuuluu usein esisuunnittelu urakkatarjousta varten. Näin urakoitsija vastaa omalla suunnitteluosaamisellaan siitä, että järjestelmä on toteutettavissa urakkatarjouksen pohjalta. Tämän opinnäytetyön tavoitteena on valmistella esisuunnitelma työn tilaajalle, jotta yritys voi käyttää suunnitelmaa urakkatarjouksensa laskemiseen.

Opinnäytetyön aiheena on asuntosprinklerijärjestelmän suunnittelu. Asuntosprinklerijärjestelmä asennetaan turvaamaan henkilöitä asuinrakennuksiksi määriteltävissä kohteissa. Opinnäytetyössä käytetään suunnitteluohjeena standardia SFS 5890. Lisäksi tietoa omaksutaan myös muista sprinklerisuunnittelua ja toteutusta koskevista laeista ja määräyksistä. Suunnittelutyön piirustuk-sia varten käytetään Cads Planner Hepac Pro ohjelmistoa. Suunnittelussa käytetään myös laitteistojen valmistajien antamia teknisiä tietoja sekä mitoitusohjeita.

Työn lopputuloksena voidaan pitää riittävästi informaatiota ja detaljeja sisältäviä pohjapiirustuksia sekä niissä käytettyjen dokumenttien kirjaamista. Työn lopputuloksen tulee noudattaa suun-nittelussa käytettyä standardia.

In order to contribute sprinkler system it is necessary for operators of field to understand responsibility and quality levels. In most residential sprinkler contracts the contractor is responsible of designing the system and provide accurate bid for a contract. After acceptance of the bid the contractor is obligated to finish the designs and get them approved by inspector and build the system based on those designs. This thesis is based on need of pre design for company to use it on their bid calculations.

Thesis is about designing of automatic residential sprinkler system. The purpose of the system is to secure persons in residential building. The center line of thesis is to design the system based on standard SFS 5890. Along with it there will also be knowledge used information from other sources of laws and specifications. Designs will be executed by using Cads Planner Hepac Pro computer program. In order to execute designs it is necessary also to use vendor provided technical information and calculation data.

The finished product should consist enough information and details which are shown in the design drawings and used technical documents. Drawings are obligated to follow the standard.
