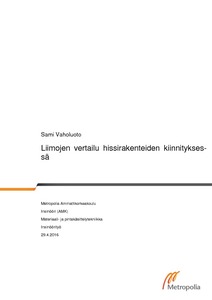

Liimojen vertailu hissirakenteiden kiinnityksessä

Abstract

Opinnäytetyön tavoitteena oli tutkia liimaliitosten toimivuutta hissirakenteiden kiinnityksessä Kone Oy:n sovelluksissa. Työssä tutkittavat kohteet ovat hissikorin listojen kiinnitys liimalla nykyisen ruuvikiinnityksen sijaan, hissikuilussa kulkevan johtokourun kiinnitys liimalla ruuvikiinnityksen sijaan sekä johtojen järjestely ja niputtaminen hissikuilussa liimattavilla kiinnikkeillä. Opinnäytetyön tavoitteena oli löytää sopivin liima kuhunkin sovellukseen.

Hissikuilun johtopidikkeeseen valittujen liimojen toimivuutta vertailtiin T-kuorimislujuus- ja leikkauslujuustestillä. T-kuorimislujuustestissä otettiin mallia standardista ASTM D 1876, ja leikkauslujuustestissä mukailtiin standardia ASTM D 1002. Kokeessa vertailtiin syanoakrylaatti- ja aktivaattorikovetteista akryyliliimaa sekä hybridliimaa. Hissikuilun johtokourun kiinnitystä liimalla tutkittiin T-kuorimislujuustestillä, jossa mukailtiin standardia ASTM D 1876. Kokeissa vertailtiin syanoakrylaatti ja aktivaattorikovetteista akryyliliimaa sekä kaksikomponettista akryyliliimaa.

Kokeiden perusteella syanoakrylaattiliima oli parhaiten sopiva vaihtoehto ruuveille, niin johtokourun kuin johtopidikkeenkin liimaamiseen. Hissikorien listojen liimaukseen ehdotetaan muutoksia nykyiseen toimintatapaan, jotta listojen liimaus olisi mahdollista.

The purpose of this Bachelor’s thesis was to research if Kone Oy can replace conventional bolt and screw joint with a glue joint. Subjects to be studied in the Banchelor’s thesis were the attaching the skirting with glue, gluing the hoistway wire duct in its place. And reorganizing free hoistwire cables with a mechanical fixing that will be glued on the hoist way wall. The aim of this study was to find the right glue for each application.

Glues that had been selected for the hoistway cable hook application were compared by the T-peel test and the shear strength test. The T-peel test was carried out according to ASTM D 1876 standard and the shear strength test was accomplished according to ASTM D 1002 standard. The comparasion included a cyanoacrylateglue, an activator curing acrylate and a hybrid adhesive..

The attachment of the hoistway wire duct by glue was studied by the ASTM D 1876 T-peel test. The experiment included a cyanoacrylateglue, a two component acrylic glue and an avtivator curing acrylate glue.

On the basis of the results, the best alternative for bolt attachment on the hoistway wireduct and for the mechanical fixing in the hoistway is syanoacrylate. This thesis recommends changes to the current procedure so that the car skirting could be attached by glue.
