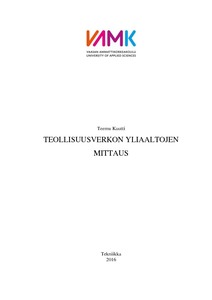

Teollisuusverkon yliaaltojen mittaus

Abstract

Opinnäytetyössäni tarkoituksena oli selvittää Nurmon Atrian teollisuusverkon jänniteyliaalto ja jännitevaihtelutilanne, samalla mitattiin virrat, jännitteet ja THD:t. Työ suoritettiin, koska haluttiin selvittää teollisuusverkon tilanne ja kunto, että vältyttäisiin turhilta tuotantolinjojen seisahduksilta.

Mittaukset tehtiin Metrel Power Q4, MI2592-verkkoanalysaattorilla, jolla mitattiin yliaallot ja muut suureet. Mittaustulokset analysoitiin Metrel PowerView nimisellä ohjelmalla, jolla saatiin ajettua standardin EN 50160 käyttämä testi.

Mittaukset olivat onnistuneita ja standardi EN 50160 jänniteyliaalto osio täyttyi suurimmassa osin mitatuista pääkeskuksista, jännitevaihteluosio täyttyi täysin. Näihin muutamaan pääkeskukseen, jotka eivät täyttäneet kyseistä standardin jänniteyliaalto osiota on sovittu pidempiaikainen mittaus ja imupiirin tai estokelapariston asennus.

The purpose of thesis was to study the harmonics and voltage variations of an industrial grid at Nurmo Atria. The harmonics measurements were made because there was a need to ensure the situation and condition of the industrial grid to avoid idle time at the production lines.

The measurements were made using the Metrel Power Q4, MI2592 grid analyzer, which measures harmonics and other quantities. The measurement results were analysed with the Metrel PowerView software, which enabled the running of a test in accordance with the standard EN 50160.

The results were positive and harmonics part of the standard EN 50160 was met with most of the measured switchboards. All voltage variations were according to the standard. As for the few switchboards, where the harmonics did not meet the standard EN 50160, long-term measurements and the installation of absorbing circuits or blocking reactors have been agreed on.
