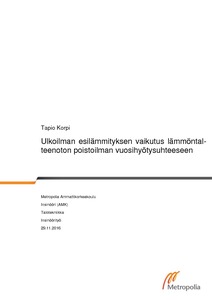

Ulkoilman esilämmityksen vaikutus lämmöntalteenoton poistoilman vuosihyötysuhteeseen

Abstract

Insinöörityön toimeksiantajana on SRV Rakennus Oy:n pääkaupunkiseudun asuntotuotannon talotekniikkaosasto. Yksikön sisällä haluttiin selvittää, voitaisiinko energiakaivolla toteutetulla esilämmityspiirillä korottaa ilmanvaihdon lämmöntalteenoton vuosihyötysuhdetta asuinkerrostaloissa. Toimeksiannon ja insinöörityön tavoitteena on selvittää, miten esilämmitys vaikuttaa lämmöntalteenoton vuosihyötysuhteen kautta seuraaviin energiaselvityksessä tarkasteltaviin osioihin, E-lukuun sekä rakennuksen lämpöhäviöiden määräystenmukaisuuden osoittamiseen.

Opinnäytetyön lähtöaineistona on käytetty alan kirjallisuutta, Suomen rakentamismääräyskokoelmia sekä niiden taustamateriaaleja ja Rakennustiedon LVI Net – palvelua ohjetiedostoineen. Lisäksi tietoa on kerätty haastattelemalla alan ammattilaisia puhelimitse ja sähköpostitse, jotta saataisiin aiheeseen liittyvää hiljaista tietoa.

Insinöörityön rakenne jakaantuu kolmeen osaan. Ensimmäisessä osiossa tutustutaan aiheeseen liittyvään teoriaan. Toisessa osiossa tarkastellaan esimerkkikohteen avulla esilämmityspatterin vaikutuksia LTO:n vuosihyötysuhteeseen sekä muihin haluttuihin ener-giaselvityksessä tarkasteltaviin asioihin. Viimeisessä osiossa tehdään aiheesta kannattavuuslaskelma sekä yhteenveto ja pohditaan, miten aiheeseen tutustumista kannattaisi jatkaa ottaen huomioon kustannukset ja järjestelmästä saatava mahdollinen jäähdytys.

Työn tuloksena syntyi laajahko tietopaketti ilmanvaihtoon liittyvistä määräyksistä sekä energialaskennasta ja siinä huomioitavista asioista. Työ antaa lukijalleen kokonaiskuvan siitä, miten energiakaivolla toteutetulla esilämmityspatterilla voidaan parantaa asuinkerrostalon LTO:n vuosihyötysuhdetta sekä muita energiaselvityksessä tarkasteltavia asioita.

The subject of this final year project was to find out if the annual efficiency of the heat recovery of an air ventilation system in a block of flats could be increased with a pre-heating system connected to an energy well. Furthermore, the repayment period for the investment was compared to a regular choice.

The study was based on a fairly new existing building. First, all the theories and current building standards were studied to create a theoretical base level for the building’s energy consumption. The effects of a pre-heating system connected to an energy well were calculated and compared for the building.

The study showed that it is not economically feasible to execute a pre-heating system connected to an energy well to a building this big if the building was not equipped with a cooling system also. A clear picture of what should be taken into account when planning the HVAC systems for future projects was comprised.
