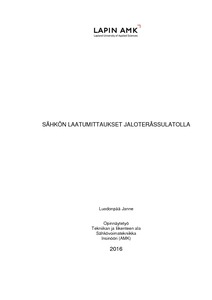

Sähkön laatumittaukset jaloterässulatolla

Abstract

Tämä opinnäytetyö on tehty Outokumpu Stainless Oy:n Tornion jaloterässulatolle. Opinnäytetyössä tutkittiin jännitteen ominaisuuksia sekä tehon laatua jaloterässulaton keskuksissa sähkönlaatuanalysaattorilla. Mittauksia varten valittiin tehtaalta epälineaarista kuormaa sisältäviä taajuusmuuttajakeskuksia, joihin mittaukset tehtiin.

Työn tarkoitus oli tutustua sähkönlaatua koskevan standardin SFS EN-50160 määräyksiin sähkön laadusta sekä mitata sähkön laatua terässulatolla ja verrata mittaustuloksia standardin määräyksiin. Työssä mitattiin myös tehon määrää ja laatua. Terässulatolla on paljon sähköverkkoon häiriöitä aiheuttavia kuormituksia, kuten esimerkiksi taajuusmuuttajia, jotka ottavat epälineaarista virtaa verkosta ja näin aiheuttavat verkon jännitteessä nimellistaajuudesta poikkeavia yliaaltoja.

Työn lopputuloksena saatiin selvitys jännitteen ominaisuuksista ja standardin määräyksistä koskien jännitteen ja tehon laatua sekä raportti mittaustuloksista ja mahdollisista ratkaisuista verkon korjaamiseksi.

The purpose of this thesis was to examine the power quality in steel melting shop at Outokumpu Tornio Works. The measurements were performed with a power quality analyser to the selected switchboards that contains a lot of nonlinear loads such as frequency converters.

One object in this study was to get acquainted with the power quality standard SFS-EN 50160 “Voltage characteristics of electricity supplied by public electric-ity networks”. The steel melting shop consists of many nonlinear loads which may cause power quality problems. The focus was on the variations in voltage and frequency magnitudes, voltage harmonics and the stability of the loads. Active power, reactive power and currents were also measured.

As a conclusion, in this thesis there are the measurement results and the report on the power quality compared to the instructions in SFS-EN 50160 power qual-ity standard and how to eliminate reactive power and harmonics from the grid.
