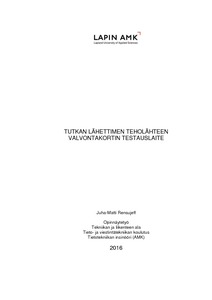

Tutkan lähettimen teholähteen valvontakortin testauslaite

Abstract

Opinnäytetyön toimeksiantona oli suunnitella ja toteuttaa tutkan teholähteen valvontakortin testauslaite Millog Oy Riihimäen toimipaikan käyttöön. Testauslaitteen avulla kyetään kehittämään piirikorttitason korjauskykyä ja lyhentämään käytettävyyden palauttamiseen kuluvaa aikaa.

Testauslaitteen vaatimusten mukaisesti sen avulla voidaan testata kaikki testattavan kortin toiminnot. Testattaviin toimintoihin kuuluu erilaisten tilatietojen ja synkronointipulssien testaus ja MINIBUS-sarjaväylän lukeminen. Testauksessa tarvittavien signaalien muodostamiseen tarvittiin analogi-, digitaali- ja mikrokontrolleritekniikkaa. Laitteen avulla testauksen suorittaja voi paikallistaa vian, viallisen komponentin tai komponenttiryhmän tarkkuudella.

Tässä opinnäytetyön raportissa käydään läpi testauslaitteen suunnittelu, valmistus ja käyttöönottotestaus. Koska työ oli laaja-alainen, on painopiste kohdistettu elektroniikka ja ohjelmistosuunnitteluun, mutta myös käyttöliittymä ja mekaniikka suunnittelun ratkaisut käydään läpi. Lisäksi testaus ja käyttöönottovaiheen aikaiset ongelmat ja niiden ratkaisut on kuvattu raportissa.

Opinnäytetyön tuloksena valmistui toimiva piirikortintestauslaite, joka on luovutettu toimeksiantajalle.

The purpose of this thesis was to design and produce a PCB testing device for Millog Oy Riihimäki unit. A PCB to be tested is a supervision PCB from a radar transmitter’s power supply. Purpose of the testing device was to enhance PCB repair ability and shorten time of repair.

Requirement for the testing device specified that all functions of tested PCB needed to be tested. Tested functions included logic inputs, synchronization signals and reading of the MINIBUS-interface. To be able to generate needed signals it was necessary to use analog, digital and microcontroller technologies. Tester can find and locate a faulty component or component group from malfunctioning PCB with help of the testing device.

This report introduces design, manufacture and deployment testing of the testing device. Main focus is on electronic and software development but also mechanical designing is described. Also problems that were found in testing and deployment phases and solution for fixing them are bring out.

As a result of the thesis was working PCB testing device that is delivered to the client.
