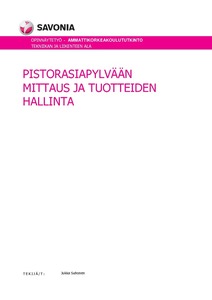

Pistorasiapylvään mittaus ja tuotteiden hallinta

Abstract

Tiivistelmä

Työn tarkoituksena oli tutkia pistorasiapylväihin vaikuttavia standardeja ja mittauksia. Standardeilla pyritään välttämään henkilövahinkoja. Standardit edellyttävät kolmea eri mittausta: eristysresistanssin, jatkuvuuden ja vikavirtasuojan mittauksia.

Työn ensimmäisessä osassa on tarkasteltu pistorasiapylvään kokoonpanossa olevaa mittausjärjestelmää ja nykyaikaistettu sitä vastaamaan uusimpia standardeja. Työn toisessa osassa on luotu tietokanta mittaustuloksien ja -arvojen tallennusta varten. Tietokannalla haluttiin saavuttaa tulosten ja projektien parempi hallinta. Uusi järjestelmä takaisi pylväiden löydettävyyden sarjanumerolla.

Työssä tutkittiin aluksi standardien vaatimia mittauksia, mittauslaitteiston valintaa, mittaustulosten tallentamista ja lopuksi niiden hallintaa tietokantajärjestelmässä. Pylvään sähkömitoitusta koskee standardi SFS 50085-EN-2-4 Sähköasennusten johtokanavajärjestelmä, Pistorasiapylväät. Mittauslaitteistoksi valittiin HT Italian Fulltest 3 -konetesteri, joka soveltuu tehtävään myös mittausten ja tallennusmahdollisuuksiensa puolesta. Tulokset on mahdollista siirtää laitteelta tietokoneelle tietokannan muistiin. Tietokannan pohjana on Microsoftin Access-relaatiotietokantaohjelmisto.

Työssä päivitettiin mittausjärjestelmä nykyaikaiseksi ja tietokannalla parannettiin pylväiden hallintaa Hedtec Oy:n omassa käytössä.

The aim of this thesis was to examine the measurement of service poles and update it when necessary. There are regulated standards for service poles. Standards require three different measurements: insulation resistance, conti-nuity, and earth leakage circuit breaker measurements. The second aim was to create a database for storing meas-urement results and values. The database was created to achieve a better management of results and projects. The new system required a serial number system for service poles.

First, the required standards for measurements were examined, the measuring equipment was selected to save and manage results in the database. The service pole´s own standard was SFS 50085-EN-2-4 Cable trunking systems and cable ducting systems for electrical installations. Particular requirements for service poles and service posts.

Second, the equipment for measurement was selected. HT Italis´s FULLTEST 3 was selected as the measurement equipment because of its measurements and recording features. It is possible to transfer the results to the comput-er´s database. A relational database was made using Microsoft Access.

As a result, the measurement system was updated and the management of service poles was improved with the database.
