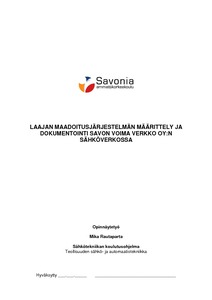

Laajan maadoitusjärjestelmän määrittely ja dokumentointi Savon Voima Verkko Oy:n sähköverkossa

Abstract

Tämän insinöörityön aiheena oli määritellä laaja maadoitusjärjestelmä Savon Voima Verkko Oy:n tarpeisiin sekä dokumentoida esimerkkikohteen laajat maadoitusjärjestelmät verkkotietojärjestelmään. Työssä selvitettiin myös laajojen maadoitusjärjestelmien luoma säästöpotentiaali maadoitusmittausten tarpeen poistumisen kannalta.

Laaja maadoitusjärjestelmä määriteltiin standardin SFS 6001, standardiluonnoksen prEN 50522 ja muiden maadoituksia käsittelevien tekstien perusteella. Määritelmän perusteella dokumentoitiin Suonenjoen kaupungin alueella sijaitsevat mahdolliset laajan maadoitusjärjestelmän alueet Tieto Oy:n PowerGrid-verkkotietojärjestelmään. Työn aikana todettiin, ettei Suonenjoella nykyisellään ole yhtään laajan maadoitusjärjestelmän aluetta, mutta verkon muutoksilla semmoisia voitaisiin rakentaa.

Savon Voima Verkko Oy:n verkkoalueella laajoja maadoitusjärjestelmiä nykyisellään sijaitsee Iisalmen, Varkauden sekä Pieksämäen kaupunkien keskustoissa. Työssä todettiin, että mikäli näiden kaupunkien maadoitukset dokumentoitaisiin laajoina maadoitusjärjestelminä, saataisiin maadoitusmittauksista säästöjä kuusivuosittain noin 9 000 € ja 24 vuoden aikana nykyarvoon diskontattuna hieman vajaat 22 000 €. Pitkien takaisinmaksuaikojen ja pienten säästöjen vuoksi maadoitusten yhdistäminen laajan maadoitusjärjestelmän luomiseksi ei ole kannattavaa, ainakaan pelkkien maadoitusmittauksien tarpeen poistamiseksi. Laajan maadoitusjärjestelmän mukanaan tuoman paremman maadoituksen edut täytyy erikseen ottaa huomioon arvioitaessa muutosten tuomia hyötyjä.

Työn aikana arvioitiin myös PowerGrid-verkkotietojärjestelmän soveltuvuutta maadoitusjärjestelmien dokumentointiin sekä tuotettiin dokumentointiohje Savon Voima Verkko Oy:n sisäiseen käyttöön.

The aim of this thesis was to define global earthing systems for the use of Savon Voima Verkko Oy in Finland and to document an example site to the network information system.

The definition of global earthing systems was derived from the Finnish standard SFS 6001, CENELEC draft prEN 50522 and other books dealing with earthing. Based on this definition, possible global earthing systems in the city of Suonenjoki were digitised to Tieto Oy’s PowerGrid network information system. It was found out that at the moment there are no global earthing systems in Suonenjoki, but there are possibilities to build one or more.

There are global earthing systems in city centres of Iisalmi, Varkaus and Pieksämäki in Savon Voima Verkko Oy’s network. It was calculated that if the earthing systems of these cities were to be documented as global earthing systems, there would be savings of almost 9 000 € every six years, because the measurement of earthing systems would not be required. The present value of the sum of savings during 24 years, sums up to slightly less than 22 000 €. Restructuring the network to create a global earthing system, only to gain exemption to the requirement of earthing measurements, was not found to be cost-effective due to small amount of savings and long return on investment period. The benefits of good earthing, due to global earthing systems, must be taken into account when assessing the gains of restructuring.

In addition to this, the suitability of PowerGrid network information system for the documentation of earthing was assessed and a documentation guide was written for the internal use of Savon Voima Verkko Oy.
