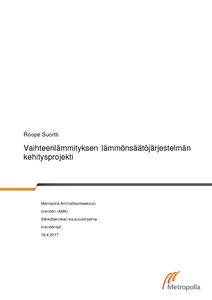

Vaihteenlämmityksen lämmönsäätöjärjestelmän kehitysprojekti

Abstract

Insinöörityön tarkoitus oli suunnitella ja toteuttaa erotusmuuntajakohtaiseen säätöön perustuvan vaihteenlämmitysjärjestelmän säätöjärjestelmän muutostyö sekä tutkia muutostyön vaikutuksia energiankulutukseen. Uusi järjestelmä on toteutettu langattomasti sääaseman ominaisuuksia ja ohjelmoitavaa logiikkaa (PLC) yhdistämällä. Työ tehtiin Liikennevirastolle ja Eltel Networks Oy:lle, joka on eurooppalainen infraverkkoalalla toimiva yritys.

Työssä suunniteltiin, toteutettiin ja otettiin käyttöön uusi säätöjärjestelmä Leppävaarassa sijaitsevaan LM1 lämmitysmuuntajaan. Järjestelmää testattiin talven 2015–2016 ajan ja testijakson energiankulutuksen pohjalta suoritettiin energiankulutusvertailua ja -tutkimusta.

Työssä suoritettujen energiankulutustutkimuksien perusteella uudella säätöjärjestelmällä ja asetusarvojen laskemisella voidaan saavuttaa suhteellisen suuriakin energian- ja kustannuksiensäästöjä verrattuna erotusmuuntajakeskuksissa olevilla lämpötilansäätimillä ja liikenneviraston ohjeistuksien mukaisilla asetusarvoilla toteutettuihin säätöjärjestelmiin. Hyvistä tuloksista huolimatta järjestelmää olisi tutkittava ja kehitettävä vielä lisää, ennen kuin se olisi mahdollista ottaa laajempaan käyttöön.

The aim of this study was to design and produce a modification for railroad switch heating system to add automation to control it and examine the impact of the modifications on the system’s energy consumption. The new control system is wireless and it combines features from a weather station and a programmable logic (PLC). The study was done for Finnish Transport Agency and Eltel Networks Oy, which is a European provider of technical services for infrastructure networks.

The new control system was designed and installed to heatingtrasformer LM1 which is located in Leppävaara. The system was tested during the winter 2015-2016. Energy con-sumption comparison and study were based on the values from the energy consumption measurements.

In the energy consumption measurement it was found that by using the new temperature control system and lowering the temperature adjustment attributes, a noticeable energy- and expense savings can be achieved compared to the old temperature control system and temperature control attributes. Despite the good result the system should be tested and developed more, before it can be used more widely.
