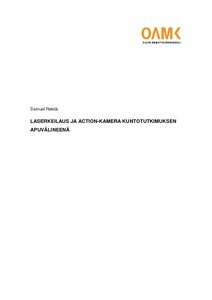

Laserkeilaus ja action-kamera kuntotutkimuksen apuvälineenä

Abstract

ISS Proko Oy teki kesällä 2016 Kempeleen vanhan kirkon kuntotutkimuksen. Kuntotutkimuksessa käytettiin apuna laserkeilausta ja action-kameraa. Laserkeilaus on mittausmenetelmä, jolla pystytään tehokkaasti keräämään kolmiulotteista tietoa kaikenlaisista kohteista. Action-kamera on pieni ja näppärä videokamera, jolla voidaan kuvata korkealaatuisia videoita tai valokuvia ahtaissa ja vaikeapääsyisissäkin paikoissa.

Opinnäytetyön tavoitteena oli selvittää, kuinka laserkeilaus ja action-kamera tukevat korjaushankkeen inventointivaihetta. Lisäksi työssä pohdittiin kyseisten menetelmien etuja ja hyötyjä sekä arvioitiin, miten ne tehostavat tutkimustoimintaa ja sen laatua. Työssä tarkasteltiin myös menetelmien kustannustehokkuutta ja asiakkaan hyötymistä menetelmien käytöstä kuntotutkimuksessa.

Opinnäytetyössä käytiin läpi korjaushankkeen vaiheita sekä laserkeilauksen ja action-kameran ominaisuuksia ja toimintaperiaatteita. Työhön on kerätty informaatiota monista artikkeleista ja nettisivustoilta.

Laserkeilauksella saatiin tutkimuskohteesta pistepilvitiedosto, jonka avulla rakennuksesta tehtiin uudet mittapiirustukset. Uusien piirustusten perusteella pystyttiin selvittämään rakenteiden elämistä ja kaltevuutta. Laserkeilauksen huomattiin olevan nopeampi, turvallisempi ja kustannustehokkaampi menetelmä verrattuna perinteisiin mittausmenetelmiin. Lisäksi työssä saatiin selville, että pistepilvi toimii inventointimallin pohjana.

Action-kameralla saatiin kohteesta kuvattua nykytilannetta Mikael Toppeliuksen maalauksista, tukipilareista, ryömintätilasta ja kattorakenteista. Kuvia ja videoita hyödynnettiin kuntotutkimuksessa jatkotoimenpiteiden kartoittamisessa, raportoinnissa sekä dokumentoinnissa. Action-kameran huomattiin olevan ominaisuuksiinsa nähden halpa ja helppokäyttöinen videokamera.

ISS Proko Oy conducted Kempele vanha kirkko’s condition survey in the summer 2016. The condition survey was done by using laser scanning and action camera. Laser scanning is a measurement method that can be used effectively to collect three-dimensional data from all kinds of objects. An action camera is a little and handy video device, that can be used when shooting high definition videos or photographs in narrow places or places that are difficult to access.

The aim of the thesis was to find out how laser scanning and action camera support the investment phase of renovation projects. An additional aim was to evaluate the benefits and advantages of these tools and to evaluate how their use improves condition survey and its quality. This thesis focused also on the cost effectiveness of these methods and the added value they bring to the customer.

The thesis covers the stages of a renovation project and the features and operating principles of laser scanning and action cameras. The information used in this thesis has been gathered from several articles and web pages.

Laser scanning created a point cloud-file of the renovation object that was used to make new scale drawings of Kempele vanha kirkko. The new scale drawings were used to measure the structural mobility and inclination. It was discovered that laser scanning is faster, safer and more cost efficient method compared to traditional measurement methods. It was also discovered that point cloud could be used as a basis for an investment model.

The action camera enabled the photographing of the current state of Mikael Toppelius’ paintings, the support pillars, narrow basement and roof structures. The photographs and videos were utilized in the condition survey to plan the future steps of renovation, reporting and documentation. It was discovered that an action camera is a cheap and easy to use tool in relation to its features.
