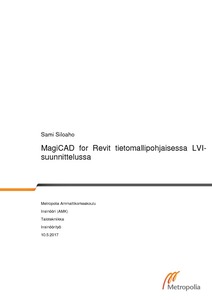

MagiCAD for Revit tietomallipohjaisessa LVI-suunnittelussa

Abstract

Insinöörityössä oli tavoitteena selvittää Revit-tietomallinnusohjelmiston sekä yhdessä tämän kanssa toimivan MagiCAD for Revitin soveltuvuus LVI-suunnitteluyrityksen ensisijaisiksi tietomallinnusohjelmistoiksi Suomessa.

Työssä tutkittiin MagiCADin tuomia etuja pelkällä Revitillä tapahtuvaan mallintamiseen verrattuna sekä sitä, miten työnkulku muuttuu verrattuna nykyiseen AutoCAD-pohjaiseen suunnitteluun. Perehdyttiin myös taloteknisten järjestelmien kannakointien suunnitteluun tarkoitetun MagiCAD Supports & Hangersin toimintaan ja selvitettiin sen soveltuvuutta osana muuta suunnitteluprosessia. Lopuksi tutkittiin, miten tietomallintamista ohjaava julkaisusarja ”Yleiset tietomallivaatimukset 2012” soveltuu Revit-pohjaiseen mallintamiseen. Työ toteutettiin ohjelmistoihin itsenäisesti tutustuen sekä niiden käytännön vertailuun perustuen. Lisäksi perehdyttiin aiheesta saatavilla olevaan kirjallisuuteen.

Revit- sekä MagiCAD-ohjelmistoilla tapahtuvan mallintamisen sekä siihen liittyvien prosessien todettiin olevan nopeampia ja tehokkaampia nykyiseen tilanteeseen verrattuna, eikä Revitin täysipainoiseen käyttöönottoon havaittu esteitä ohjelman korkeahkon oppimiskynnyksen lisäksi. Supports & Hangersilla tapahtuva kannakoinnin suunnittelu todettiin helpoksi oppia sekä käytännössä nopeaksi toteuttaa. Yleisten tietomallivaatimusten osalta ei havaittu muutostarpeita Revitin käyttöönoton myötä.

Työ vahvistaa näkemystä, jonka mukaan AutoCADista Revit-pohjaiseen suunnitteluun siirtymiselle ei ole suuria esteitä. Käyttäjien koulutukseen ja tukeen tulee kuitenkin sijoittaa resursseja heti ensimmäisen Revitillä toteutettavan projektin alusta lähtien.

The purpose of this Bachelor’s thesis was to determine the feasibility of using Revit building information modelling software that operates with MagiCAD as the primary modelling software in a Finnish HVAC engineering company. The final year project compared the benefits of MagiCAD to using Revit without any add-on software. Modelling supports for building services as part of the design process using MagiCAD’s Supports & Hangers tool was also examined. The suitability of the Common BIM Requirements 2012 for Revit-based modelling was also evaluated.

Modelling and the processes associated with it were found to be faster and more efficient when using Revit with MagiCAD. The design of supports with MagiCAD Supports & Hangers was also found to be easy to adopt and fast in practice. Furthermore, the current version of the Common BIM Requirements 2012 was found to be applicable also when switching to Revit-based modelling.

This thesis reaffirms the view that there are no major obstacles in shifting from AutoCAD to Revit based modelling in Finland. Based on this thesis the change cannot, however, be made without including MagiCAD. When starting the first project to be done in Revit, enough resources and support should be made available to users to ensure as smooth as possible a transition period.
