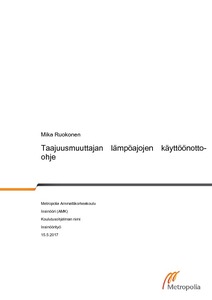

Taajuusmuuttajan lämpöajojen käyttöohje

Abstract

Työn tarkoitus oli lämpöajotestien tekeminen, jossa käytettiin ABB:n kehittämää HTR-ohjelmaa. Työn ohessa tehtiin ABB:n laboratorion käytettäväksi yleinen HTR käyttöönotto-ohje. Laboratorio-ohje on jätetty pois sen salassapidon vuoksi opinnäytetyöstä. Työssä pääpaino oli lämpöajojen valmisteluissa ja testauksessa.

Lämpöajojen merkitys taajuusmuuttajan elinkaareen on merkittävä, sillä lämpö vaikuttaa suoraan komponenttien vanhenemiseen. Lämpöajoja suorittamalla voitiin tarkentaa tuotteen elinikää, jonka ansiosta voitiin määrittää ennakoivia huoltoja ja selventää ympäristön vaikutusta tuotteeseen.

Teoria osuudessa kerrotaan taajuusmuuttajan lämpöherkistä komponenteista ja yleisestä teoriasta. Rajaus on tehty ACS880 tuotteeseen. Teorian jälkeen tutustutaan testiasetelmaan ja käytettäviin mittaus- ja koelaitteisiin sekä ohjelmistoihin. Ohjelmissa keskitytään niiden konfigurointiin ja testien ohjelmoimiseen. Testien suorittaminen on pääsääntöisesti ohjelmointipohjaista työskentelyä, vaikkakin lämpöajojen pituudet voivat vaihdella kymmenistä minuuteista moniin tunteihin. Ohjelmoinnin osuus kokonaistyössä on käytännössä yli 85%, vaikka se vie vain noin 10-20% kokonaisajasta.

Työn osana suoritetut testit olivat onnistuneita ja tarvittavaa tietoa saatiin riittävästi. Mitään yllätyksiä ei tullut vastaan ja komponentit kestivät suunnitellusti.

The purpose of the study was to do heat test runs using the HTR program developed by ABB. In addition to the work, a general guide for using HTR program was made for ABB's laboratory. The guide was not published with work because of confidentiality reasons. The focus was on preparing and testing heat runs.

Heat runs are important for the lifecycle of the drive. They are significant as the heat directly affects the aging of the components. By the heat runs, the product's lifespan can be refined to allow for predictable maintenance and clarify the environmental impact of the product.

In the theory section are the heat-sensitive components of the drive and general theory described. The focus is on the ACS880 product. After the theory, the test set up is presented with measuring and testing equipment and used software. The focus is on configuring programs and programming heat tests. Performing tests is primarily programming-based, although the length of heat runs may vary from tens of minutes to hours. Of the testing workload, programming is virtually 85 %. Measured in time it may take about 10-20 % of the total time.

The results of the tests indicate that the tests were successful and sufficient information was obtained. No surprises came up and the components worked out as planned.
