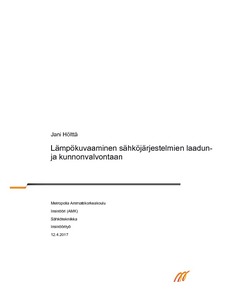

Lämpökuvaaminen sähköjärjestelmien laadun- ja kunnonvalvontaan

Abstract

Lämpökuvaaminen on yleistynyt monilla aloilla lämpökameroiden tarkkuuksien noustessa ja hintojen laskiessa. Sähköalalla kuvaamisen yleistyminen ei ole tehnyt poikkeusta vaan on ottamassa itselleen pysyvän paikan kunnonvalvonnan ja laatutarkkailun apuvälineenä. Opinnäytetyön tavoitteena oli Holtansähkö Oy:n toimesta laatia Laatuohje lämpökuvauksille kunnonvalvontaan, sekä ottaa selvää kameran hyödyllisyydestä laaduntarkkailussa sähkötöiden välittömiin tarkastuksiin. Työssä käydään pinta tasolla läpi lämpökuvaus teknologiaa, lämpökuvaamista sekä sähkö kunnossapidon muotoja ja määreitä. Kunnonvalvontaan on lämpökuvaamiselle asetettu standardeja jotka opastavat laadukkaaseen kuvaamiseen ja tulosten analysointiin, standardit asettavat myös rajoitteita lämpökameroiden tarkkuuksille. Laaduntarkkailussa omien asennusten tarkasteluun ei sen sijaan ole standardeja tai suosituksia, joten työssä otetaan selvää halvemman kameran hyödyllisyydestä laaduntarkkailuun. Työn loppuosio koostuu lämpökuvien analysoinnista, kameroiden vertailusta ja laatuohjeesta. Opinnäytetyöstä selviää lämpökuvaamisen ja kunnonvalvonnan perusteet ja, että heikompilaatuisellakin kameralla voi tehdä pikaisia päätelmiä laitteistojen kunnosta, mutta tarkemmat tarkastelut ovat välttämättömiä todellisen kunnon selvittämiseksi. Johtopäätöksen seurauksen Holtansähkö Oy investoi yhden kalliinkameran lisäksi muutamaan halvempaan lämpökameraan, joilla voi tehdä nopeita tarkastuksia sähköjärjestelmille.

Thermal imaging has rapidly increased its usage in many fields. Electrical engineering has not made an exception. Thermal imaging is taking its place as an auxiliary tool at condition monitoring and quality control. This thesis is made for Holtansähkö Oy’s need for a thermal imaging camera to provide condition monitoring services and to create a quality guide for the services. And to investigate the usage of a cheap thermal imager as an auxiliary quality control tool for fast inspections for new installations. As a result of the acquired information this thesis gives a basic understanding of thermal imaging technology, thermal imaging, condition monitoring for electrical systems and analyzing of thermal images. The cheap thermal imager proved to be beneficial tool at quickly locating possible problems.
