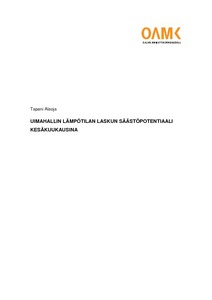

Uimahallin lämpötilan laskun säästöpotentiaali kesäkuukausina

Abstract

Tämä opinnäytetyö on tehty Oulun kaupungin tilakeskukselle. Tarkoituksena oli teoreettisesti tarkastella Raksilan uimahallin lämpötilan alentamisen edellytyksiä ja laskea sen tuoma energiansäästö kesä-elokuun aikana. Tarkastelu kohdistui altaiden ja allastilojen lämpötiloihin. Koska uimahalli on suuri lämmönkuluttaja, voi pienillä muutoksilla olla merkittäviä vaikutuksia energiankulutukseen.

Laskennan suorittamiseksi täytyi selvittää kiinteistön lämmitysmuoto sekä suurimmat energiavirrat laitoksessa, mikä pyrittiin tekemään uimahallin automaatiojärjestelmän mittausten perusteella. Tässä järjestelmässä ei kuitenkaan ollut kaikkia tarvittavia mittauspisteitä tai mitattuja tietoja ei tallennettu suoraviivaisen laskennan tekemiseksi. Näiden asioiden vuoksi energiankulutus altaissa ja allastiloissa jaoteltiin altaista tapahtuvan haihdunnan perusteella. Säästöpotentiaalin laskemiseksi täytyi ottaa huomioon uimahalleille annetut suunnittelun ohjearvot sekä viranomaismääräykset.

Opinnäytetyössä tehtyjen laskujen perusteella säästöpotentiaaliksi kesän ajalle saadaan lähes 29 MWh joka vastaa noin 1 100 €:n säästöä kolmessa kuukaudessa. Vaikka säästö ei ole kesäaikana merkittävä suhteessa laitoksen kokoon, on se lämmitysenergian kulutuksesta reilut kuusi prosenttia. Laskettujen osatulosten perusteella on mahdollista myös arvioida tässä tehtyä suuremman tai pienemmän lämpötilan laskun vaikutuksia energiankulutukseen allastiloittain. Lisäksi opinnäytetyössä on laskettu tarkasti lämpimän käyttöveden ja normitetun lämmitysenergian kulutus kesäkuukausina, mitä voidaan käyttää apuna mahdollisissa myöhemmissä selvityksissä.

Vastaan tulleiden mittaustietojen puutteiden vuoksi ja opinnäytetyön tilaajan pyynnöstä tähän työhön on listattu automaatiojärjestelmään tehtäviä yksityiskohtaisia parannusehdotuksia. Parannusehdotusten mukaisten kulutusmittausten perusteella olisi mahdollista rakentaa luotettava kokonaiskuva laitoksen energiavirroista ja siten mahdollistaa hyvä pohja tuleville selvityksille.

This thesis is part of E-lighthouse project and was ordered by city of Oulu. The main goal was to theoretically study the requirements to decrease the temperature in the main public swimming pool in Oulu and calculate the energy saving potential during the summer months. Study was focused at the temperatures in pools and the rooms pools are located. Because the mentioned property consumes huge amounts of heat energy, might small changes have a big effect.

To make the calculations, it was necessary to find out the way building is heated and the main energy flows in the building. Because the property automation system didn’t have all the information needed for straightforward calculation, energy was distributed based on water evaporating from the pools. To assess the potential, it was needed to take into account restrictions made by authorities and design guidelines.

Based on the calculations the potential energy saved during the summer months was nearly 29 MWh which corresponds around 1 100 € save in the heating costs. Calculations in this thesis also enable to estimate different variations if it is needed to make a bigger or smaller change in the temperatures than mentioned. In addition, domestic hot water and standardized heat consumption were calculated for possible future investigations.

Because there were some measurements missing in the automation system from the viewpoint of energy consumption, some suggestions to improve situation are listed in the end of this thesis. If given measurements are added in the system, it will help constructing a reliable image about the energy flows in the building and give a great base for researches to come.
