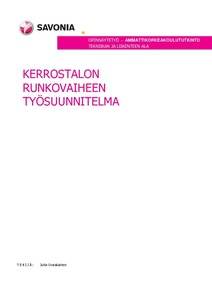

Kerrostalon runkovaiheen työsuunnitelma

Abstract

Tässä opinnäytetyössä tehtiin työsuunnitelma kerrostalon runkotyövaiheesta. Työn tilaajana toimi Rakennuspalvelu J. Hiltunen Oy, joka toimi pääurakoitsija Rakennustyö Salminen Oy:n runkotyön aliurakoitsijana As. Oy Aria Nivea - kerrostalokohteessa. Työsuunnitelmaan kuuluvan runkoaikataulun pohjana käytettiin yksittäisten työlajien suunnitelmia, rakennuspiirustuksia sekä työkohteen määräluetteloa siten, että realistinen aikataulu voitiin laatia resurssien ja työmenekkien avulla. Suunnitelmien ulkopuolelle jätettin väestönsuojan runkotyö ja vesikaton työt. Välipohjien valutyösuunnitelmia ja mittaustyön suunnitelmia ei tehty, koska niiden osalta työ ei kuulunut runkourakan sisältöön. Runkoaikataulu tehtiin TCM Planner –aikatauluohjelmalla. Kerrostalon rungovaiheen kriittisen polun tehtävät, joita ovat suurmuotti-, holvimuotti-, ja elementtiasennustyöt, suunniteltiin työmaalla jo olevan muottikaluston ja saatavilla olevien resurssien mukaan rakennuspiirustuksia analysoimalla. Lisäksi raudoitustyön resursseja ja aikataulua analysoitiin, jotta kriittisen polun tehtävien aikataulu ei venyisi. Myös taloteknisten töiden limittäminen suunniteltiin runkotyön oheen siten, ettei tuotannon häiriöitä syntyisi. Alkutilanteessa työmaalla rakennuksen perustukset sekä antura- ja sokkelirakenteet oli tehty valmiiksi. Lisäksi alimman kerroksen maanvarainen laatta oli valettu. Myös väestönsuojan runko oli valmis. Työsuunnitelmat tehtiin yläpohjan rakenteisiin saakka. Vesikaton runkotyöt rajattiin aiheen ulkopuolelle. Lisäarvona tähän opinnäytetyöhön laskettiin paikallavalettavien betoniseinien ja pilarien hinta töiden osalta. Tämä esimerkkilaskelma jää työn tilaajan käyttöön. Esimerkkilaskelman perusteilla voi arvioida työn hintaa muidenkin runkovaiheen työtehtävien osalta.

The purpose of this thesis was to make a schelude of work for the frame erection phase of an apartment building. The thesis was commissioned by Rakennuspalvelu J. Hiltunen Oy, which operated as a subcontractor of the framework for the prime contractor Rakennustyö Salminen Oy in the Asunto Oy Aria Nivea apartment building. The working plan which was included in the Schedule work was composed by combining single stage plans, engineering plans and the quantity catalogue of the project so that a realistic timetable could be made of the resources and labour consuptions. The frames of the shelter and roof structures were excluded of this schedule. The floor molding plans and measurement plans were not included in this schedule because they were not part of the frame schedule. The frame schedule was made with the TCM-planner timetable program. The critical phases of the apartment building, which are a large shuttering form, vault form and element installation work, were planned on the worksite using the existing form arsenal and analyzing construction plans. Rebar resources and timetable were analysed to obtain critical phases. The HVAC plans were used with frameworks to avoid troubles in production. At the initial stage, the foundation base and plinth had already been done on the worksite. The lowest floor had been moulded to the ground and shelter were ready as well. As an added value for this thesis, the price of the in situ concrete walls and pillars regarding the work was calculated. The calculations of the thesis were given to the commissioner for their use. The calculation can be used as the base of other calculations for the planning phases of frame and the work included.
