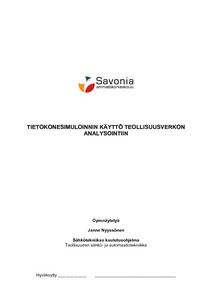

TIETOKONESIMULOINNIN KÄYTTÖ TEOLLISUUSVERKON ANALYSOINTIIN

Abstract

Tämän opinnäytetyön tarkoituksena oli simuloida ja mitata erään yrityksen sähköverkkoa, kartoittaa sen nykytila ja kehittää sitä havaintojen pohjalta. Työn teettäjänä toimi YIT kiinteistötekniikka Oy. Itse mittaukset tehtiin yrityksessä, joka ei halunnut nimeään julki. Tästä syystä puhutaan tutkittavasta verkosta.

Mittausten tarkoituksena oli kartoittaa sähköverkon yliaaltojen osuutta, mahdollisia ylijännitetilanteita, maadoitusverkon toimivuutta ja yleisesti sähkön laatua. Mittauslaitteistona käytettiin Gossen Metrawattin valmistamaa Mavowatt 70-yliaaltoanalysaattoria. Mittausten jälkeen saatuja mittaustuloksia verrattiin standardin SFS EN-50160 antamiin rajoihin. Mittausten lisäksi sähköverkkoa mallinnettiin Digsilent Power Factory -tietokoneohjelmalla ja mittaustuloksia Matlab-ohjelmalla.

Työn tuloksena tutkittavan verkon haltijalle annettiin selvitys sähkön laadun nykytilasta, joka selvitettiin niin mittaustulosten kuin simuloinnin perusteella.

This thesis was designed to simulate and measure a company's electricity network,to identify its current state and to develop it on the basis of the findings. The project was commissioned by Kiinteistötekniikka YIT Oy. The measurements were made in a corporation which did not want its name published. For this reason, only the term network under study is used.

The main purpose of the measurements was to identify the proportion of the harmonics in the electricity network, the potential transient situations, functionality of the grounding and overall power quality. A Mavowatt 70 harmonic's analyzer, manufactured by Gossen Metrawatt, was used as a measuring device. The results, obtained from the measurements, were compared to the limits of standard EN-50160. In addition to the measurements, the electricity network was modeled with Digsilent Power Factory computer program and the measurement results with Matlab program.

As a result, the owner of the network under study was given an account considering the current state of the power quality which was based on the taken measurements as well as on the simulation.
