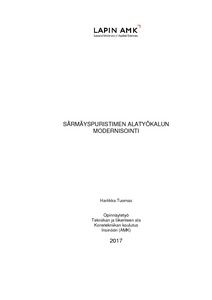

Särmäyspuristimen alatyökalun modernisointi

Abstract

Opinnäytetyön tilaajana oli Presteel Oy Raahesta. Opinnäytetyön tavoitteena oli tuottaa ratkaisuvaihtoehto ja periaatesuunnitelmat Presteel Oy:n tuotannossa toimivan särmäyspuristimen alatyökalun modernisointiin. Työssä selviteltiin myös alatyökalun muuttamisen mahdollisuutta sellaiseksi, että modernisoinnin jälkeen särmäyspuristimella olisi mahdollista taivuttaa entistä enemmän taivu-tusvoimaa vaativia teräslevyjä.

Opinnäytetyön alkuvaiheessa tutustuttiin särmäämisen teoriaan. Teoriatietoa taivutuksesta etsittiin metallialan kirjallisuudesta ja internet-tietolähteistä. Työn toteuttamisessa lähdemateriaalina on käytetty myös Presteel Oy.n särmäyspu-ristimien dokumentteja ja muita arkistoja.

Alatyökalun modernisointiin ratkaisuvaihtoehtoa pohdittaessa tutkittiin eri val-mistajien tarjoamia vaihtoehtoja alatyökalulle. Tutkittiin myös toimeksiantajan isomman särmäyspuristimen alatyökalua ja sen toimintaperiaatetta. Tämän jäl-keen päätettiin tehdä ratkaisuvaihtoehdolle periaatesuunnitelma, toimeksianta-jan tarpeisiin pohjautuen. Periaatesuunnitelmat ja 3D-kuvat toteutettiin yhdessä mekaniikkasuunnittelijan kanssa.

Opinnäytetyön tulokseksi saatiin särmäyspuristimen alatyökalun modernisointiin ratkaisuvaihtoehto ja periaatesuunnitelmat, jotka on suunniteltu toimeksiantajan tarpeita noudattaen. Alatyökalun ratkaisuvaihtoehdossa on myös huomioitu mahdollisesti myöhemmässä vaiheessa toteutettava ylätyökalun muutostyö.

This thesis was commissioned by Presteel Oy from Raahe. The aim of the the-sis was to produce an alternative solution and principle plans for the smaller press brake. The study also examines the possibility of altering the lower tool so that after modernization, the bending press would be able to bend such steel plates which require more bending power than before.

At the beginning of the thesis the breaking theory is studied. Theoretical knowledge was found in professional literature and the internet sources. As source material the bending presses and other archives of Presteel Oy are used.

To modernize the tool when considering the solution alternative, the alternatives offered by different manufacturers of the lower tool were examined. The lower tool of the larger bending press and its operation principle were also studied. After this we decided to make the principle of the plans alternative solution, which is based principal needs. The principle of the plans and 3D pictures was carried out together with a mechanic designer.

The result of the thesis is an alternative solution and principles to modernize the lower bending press. The result is based on the needs of Presteel Oy. The low-er tool solution also takes into account the possibility of the upper tool modifica-tion work.
