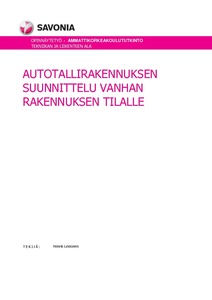

Autotallirakennuksen suunnittelu vanhan rakennuksen tilalle

Abstract

Tämän opinnäytetyön tavoitteena oli suunnitella autotallirakennus, piirtää rakennuslupakuvat rakennuksesta ja laskea rakennusmateriaalien määrät ja hinnat. Työn kohteen rakennuspaikka sijaitsee Nivalan Karvoskylällä. Autotallirakennus käsittää bruttoneliöalaltaan noin 136 neliön suuruisen alan, johon tulisi katos, puolilämmin tallitila ja puolilämmin varasto. Työn toteutuksessa käytettiin AutoCAD-, Revit-, DOF-Lämpö ja Finnwood-ohjelmistoja. Työ käsittelee rakennuksessa käytettyjä suunnitteluratkaisuja sekä lisäksi palo- ja purkusuunnittelua ja alustavaa rakennesuunnittelua.

Työ alkoi lähtötietojen selvityksellä. Näitä olivat tilaajan tarpeet ja toiveet, Nivalan kaupungin asemakaavamääräykset ja rakennusjärjestys. Lisätietoja löytyi Suomen rakentamismääräyskokoelmasta ja muista kirjallisista määräyksistä ja ohjeista. Lähtötietojen jälkeen selvitettiin Nivalan rakennusvalvonnasta energiatodistuksen tarve sekä määritettiin DOF-Lämpö-ohjelmiston avulla rakenteiden U-arvot. Lähtötietojen avulla kohteesta tehtiin ensin alustavat piirustukset, joihin tehtiin tilaajan haluamat muutokset. Suunnittelussa otettiin alusta asti huomioon tarvittavat palomääräykset. Tämän jälkeen mitoitettiin kriittisimmät kantavat rakenteet, kuten pilarit ja palkit, Finnwood-ohjelmiston avulla. Mitoituksen jälkeen kuvat viimeisteltiin ja tehtiin purkusuunnitelma sekä rakennustyöselostus. Viimeisenä osiona laskettiin rakennustarvikkeiden määrät ja niiden kustannukset.

Työ aloitettiin syksyllä 2017 sen hetken määräyksiä noudattaen. Lopputuloksena keväällä 2018 saatiin rakennuslupaan tarvittavat piirustukset, rungon mittapiirros sekä detaljit, purkusuunnitelma, rakennustyöselostus ja määräluettelo. Näiden avulla tilaajat pääsevät etenemään rakennushankkeessa oman aikataulunsa mukaisesti rakennusvaihetta kohti.

The aim of this final year project was to design a garage building for two private persons, make the construction drawings for the building permit and calculate quantities and prices of the building materials. The building site is located in Karvoskylä, Nivala. The garage building consists of a space of approximately 136 m² that includes an open shelter, a halfwarm garage and storage. The programs used were AutoCAD, Revit, DOF-Lämpö and Finnwood.

The study was started by studying the source information, which included the clients’ needs and wishes, town planning regulations and building regulations. Additional information was found in the Finnish building regulations. After the source information, the U-values of the structures were defined and the raw pictures of the building were made. Then, the critical load-bearing structures, like columns and beams, were designed with the Finnwood-program. After designing these structures the final pictures were made as well as the demolition plan and the construction work report. Finally, the quantities and prices of building materials were calculated.

As a result of this thesis, all the required drawings for the building permit, the dimensional drawing of the frame and details of the structures, demolition plan, construction work report and quantity calculations were made. With these documents the clients can proceed in the building project towards the actual construcion phase.
