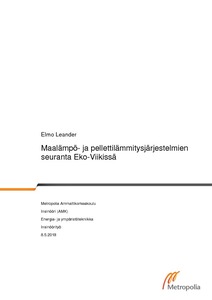

Maalämpö- ja pellettilämmitysjärjestelmien seuranta Eko-Viikissä

Abstract

Työ suoritettiin tutkimusprojektin ”Miten kestävyysmuutos toteutuu kaupungissa” alaisuudessa, joka liittyy Eko-Viikki-alueen ekologisen rakentamisen tutkimiseen ja seurantaan. Tutkimusta oli toteuttamassa Helsingin kaupunki, Helen Oy, Viikki-Seura, Helsingin yliopisto, Aalto-yliopisto ja Metropolia Ammattikorkeakoulu. Metropolian osuus tutkimusprojektissa oli energian ja veden kulutuksien sekä niihin vaikuttavien seikkojen selvitys. Projektista saatiin muotoiltua opinnäytetyöksi lämmitysjärjestelmien seuranta. Alueella on käytössä muutamia erilaisia lämmitysjärjestelmiä kuten aurinkokeräimet, kaukolämpö, pelletti ja maalämpö. Näistä valittiin tutkailtaviksi pelletti ja maalämpö.

Työn tavoitteena oli tehdä viikon seurantajaksolla maalämpö- ja pellettilämmitysjärjestelmistä mittauksia, joiden avulla päästiin laskemaan tuotettuja ja luovutettuja energiamääriä.

Molemmista kohteista mitattiin lämmönjakopiirin meno- ja paluulämpötiloja. Lisäksi maalämpöjärjestelmästä mitattiin käyttöveden ja pellettijärjestelmästä kattilalta varaajalle meneviä lämpötiloja. Kummastakin kohteesta mitattiin vielä kahden huoneiston huonelämpötilaa.

Maalämpöjärjestelmästä mitattiin vielä lämmönkeruupiirin meno- ja paluulämpötiloja sekä maalämpöpumpun sähkönkulutusta. Pellettitalosta otettiin pellettinäytteitä, joista mitattiin kosteusprosentti ja lämpöarvo.

Lopussa on vielä pienimuotoinen vertailu lämmitysjärjestelmien kesken.

The thesis project was carried out under the "Urban Sustainability Transformations" research project, which studies and monitors ecological construction of the Eko-Viikki area. The re-search was carried out by City of Helsinki, Helen Oy, Viikki-Seura, University of Helsinki, Aalto University and Metropolia University of Applied Sciences. Metropolia's task in the re-search project was to study energy and water consumption as well as factors influencing the consumption. Monitoring heating systems was selected as a topic for a thesis project. In the area there are a few different heating systems such as solar collectors, district heating, pellet and geothermal heat. Of these, pellets and geothermal heat were considered.

The aim of the thesis was to make measurements of geothermal and pellet heating systems during a week's follow-up period to calculate the generated and delivered energy quantities.

In addition, measurements were taken from the geothermal system's hot water and from the temperatures flowing from pellet boiler to water heater. From both systems, room tempera-tures of two apartments were also measured.

Further, the flow and return temperatures of the heat collector circuit and the electrical con-sumption of the geothermal heat pump were measured from the geothermal system. Pellet samples were taken from pellet houses to measure moisture percentages and calorific values.

Finally, a small-scale comparison between heating systems was made.
