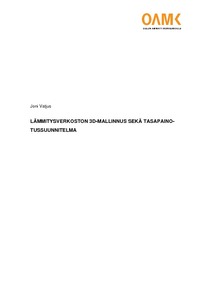

Lämmitysverkoston 3D-mallinnus sekä tasapainotussuunnitelma
Vatjus, Joni (2018)
Oulun ammattikorkeakoulu
2018
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201805117632
https://urn.fi/URN:NBN:fi:amk-201805117632
Tiivistelmä
Opinnäytetyö tehtiin Isännöinti Vuorma Oy:lle. Työn tavoitteena oli tehdä lämmitysjärjestelmän 3D-mallinnus sekä tasapainotussuunnitelma vuonna 1989 rakennettuun rivitaloon, jossa on kaukolämpöön kytketty vesikiertoinen patterilämmitysjärjestelmä.
Työssä mitoitettiin huoneistojen ilmavirrat, laskettiin huonekohtaiset lämpöhäviöt Cadsillä sekä mallinnettiin olemassa oleva lämmitysverkosto MagiCAD-ohjelmalla, josta saatiin pumpunsäätöventtiilin, linjasäätöventtiilien sekä patteriventtiilien esisäätöarvot ja myös vesivirrat mitoitettua. Työssä tutkittiin myös lämmitysverkostoon asennettavan suodattimen hyötyä ja tarpeellisuutta sekä verkoston huuhtelumenetelmiä. Näiden pohjalta laadittiin kattava tasapainotussuunnitelma.
Työn tilaaja tulee toteuttamaan lämmitysjärjestelmän tasapainotuksen, ja siihen liittyvät toimenpiteet tämän opinnäytetyön suunnitelman mukaisesti myöhemmässä vaiheessa.
Työssä mitoitettiin huoneistojen ilmavirrat, laskettiin huonekohtaiset lämpöhäviöt Cadsillä sekä mallinnettiin olemassa oleva lämmitysverkosto MagiCAD-ohjelmalla, josta saatiin pumpunsäätöventtiilin, linjasäätöventtiilien sekä patteriventtiilien esisäätöarvot ja myös vesivirrat mitoitettua. Työssä tutkittiin myös lämmitysverkostoon asennettavan suodattimen hyötyä ja tarpeellisuutta sekä verkoston huuhtelumenetelmiä. Näiden pohjalta laadittiin kattava tasapainotussuunnitelma.
Työn tilaaja tulee toteuttamaan lämmitysjärjestelmän tasapainotuksen, ja siihen liittyvät toimenpiteet tämän opinnäytetyön suunnitelman mukaisesti myöhemmässä vaiheessa.
