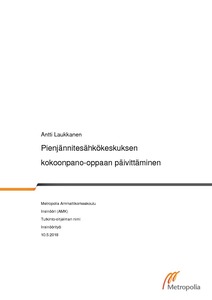

Pienjännitesähkökeskuksen kokoonpano-oppaan päivittäminen

Abstract

Tämä insinöörityö käsittelee suomalaisen sähkökeskusvalmistajan E Avenuen Kuopion toimipisteeseen tuotettua, sähkökeskusten kokoamisen apuna käytettävää käsikirjaa eli asentajakansiota. Asentajakansio on tehty pääasiallisesti sähkökeskusten kokoonpanotyöstä vastaavien kojeistoasentajien työn tueksi. Sähkökeskuksia tarvitaan muun muassa kaikissa yleistä sähkönjakeluverkkoa hyödyntävissä kiinteistöissä ja niiden tulee olla turvallisia asentajille, loppukäyttäjille kuin sivullisillekin. Sähköturvallisuuslaissa sekä valtioneuvoston asetuksissa määritellään vaatimukset turvallisesta sähkölaitteistosta, joihin myös sähkökeskukset lukeutuvat. Standardien mukaan valmistettu sähkökeskus on turvallinen, eikä aiheuta sähköiskun vaaraa tai palovaaraa. Standardit määrittelevät perusvaatimukset, mutta eivät anna ohjeita, miten standardi tulee käytännössä toteuttaa, vaan se on yrityksen itse päätettävä. Tämä toteuttamistapa selvitetään yleensä yrityskohtaisessa työohjeessa, tässä tapauksessa asentajakansiossa.

Tämä opinnäytetyön raportti käsittelee sähkökeskuksen valmistusprosessia ja prosessiin vaikuttavia tekijöitä. Sähkökeskusten valmistusta ei ole automatisoitu, vaan suunnittelu- ja kokoamistyön tekevät työhönsä koulutuksen saaneet henkilöt. Tämä kuitenkin mahdollistaa inhimillisten virheiden syntymisen, mitä yritetään vähentää erilaisilla työpaikkakohtaisilla työohjeilla. Asentajakansion tarkoitus on toimia helppokäyttöisenä ja yksiselitteisenä ohjepankkina kokoamistyötä tekeville kojeistoasentajille. Se on koottu sekä pienjännitekeskuksia käsittelevästä standardisarjasta SFS-EN 61439 että E Avenuen omista, hyväksi havaituista toimintatavoista. Havainnollistamisen apuna on hyödynnetty valokuvia, piirroksia ja taulukoita. Kansio päivitettiin kohta kohdalta vastaamaan nykyistä standardia. Lisäksi joitain tekstiosuuksia lyhennettiin ja selvennettiin sekä viittaukset toisiin ohjeisiin poistettiin ja kirjoitettiin auki.

Asentajakansion sisältö arvioitiin yrityksen johdon toimesta ja arvioinnin jälkeen siihen tehtiin tarvittavat muutokset. Lopputuloksena on helppokäyttöinen ja informatiivinen opas jota asentajat pystyvät käyttämään jokapäiväisessä työssään.

This thesis is about an assembler’s guide made for the Finnish switchgear manufacture company E Avenue and specifically their Kuopio department. Guide´s purpose is to provide insight, information and help for the assemblers who assemble the switchgears. Switchgears are needed, among other things, in all buildings utilizing the general electricity distribution network and they must be safe to installer, end user, and for outsiders. The Electrical Safety Act and the governments regulations determine the standards for safety of electrical devices and equipment’s. This includes also switchgears. The standard switchgear is safe, and it does not cause danger of electric shock or fire hazard. The standard defines basic requirements but does not give instructions on how to implement the standard; that must be decided by the manufacturer itself. This implementation is usually clarified in company´s own guide, which in this case is the guide for the assemblers.

This thesis reports deals with the process of manufacturing low voltage switchgear and factors affecting the process. The production of switchgears is not automated, but its design and assembly work are done by people who have received proper education or training. However, this allows for the human mistakes, which is attempted to reduce by workplace specific work instructions. Assembler guide is intended to be easy to use and unambiguous guide for all the switchgear assemblers. Information in the guide has been gathered from Low-voltage switchgear and controlgear assemblies standard SFS-EN 61439 and from good practices observed within the E Avenue. Photographs, graphs and charts are used to illustrate guide. The guide was updated point by point to correspond the cur-rent standard. Additionally, some text parts were shortened and clarified and references to other guidelines were removed and wrote out.

The content of the assembler´s guide was evaluated by management of the company. After evaluating, necessary modifications were made. The result is guide for the assemblers working in E Avenue that is easy to use and fast way to find information about how to proceed in their work if any problems comes ahead.
