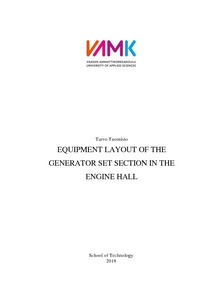

Equipment Layout of the Generator Set Section in the Engine Hall

Abstract

The main task of this thesis was to create ideas for Wärtsilä about how the equip-ment near the end of the generator set could be arranged in the best possible way. The equipment includes the excitation system control panel, the generator neutral grounding cubicle as well as the generator surge arrester cubicle. The secondary task was to develop a guide for the design team regarding the auxiliary electrifica-tion of the generator end wall in the engine hall. These ideas and guides will be used as a potential basis when Wärtsilä develops a standard for the layout and the electrification. The thesis began by finding out the locations, sizes and manufacturers of the above-mentioned equipment from previous projects. This included about 70 dif-ferent power plant projects from all over the world since 2013 with a power out-put ranging from 30MW to 500MW. The statistics from these projects were com-pared and used to create a common thread between the equipment arrangement. This information gained from this research was then used to derive ideas for ar-ranging the equipment. The source materials used for the general information in-cluded external sources as well as internal sources from Wärtsilä database. Only internal sources were used for the research portion of the thesis.

Tämä opinnäytetyön päätehtävänä oli luoda Wärtsilälle suunnitelma siitä, miten generaattorin läheisyydessä olevat laitteet voitaisiin sijoitella mahdollisimman järkevästi. Laitteisiin kuuluu generaattorin magnetointijärjestelmä, nollapistemaadoitus, sekä ylijännitesuojaus. Toisena tehtävänä oli luoda suunnittelutiimille ideoita konehallin generaattoripuolen päätyseinän johdotuksista. Wärtsilä tulee hyödyntämään näitä suunnitelmia, kun sijoittamiselle ja johdottamiselle luodaan standardit. Työ aloitettiin selvittämällä aiemmista projekteista yllämainittujen laitteiden sijainnit, koot, sekä valmistajat. Tutkittuja voimalaitosprojekteja oli noin 70 ympäri maailmaa, joiden tehot vaihtelivat 30 megawatista 500 megawattiin. Saaduista tiedoista luotiin punainen lanka laitteiden sijoittamiselle, joita hyödyntäen uudet ehdotukset luotiin. Lähdeaineistona käytettiin yrityksen omaa tietokantaa ja opetusmateriaaleja, sekä myös muuta julkaistua kirjallisuutta. Tutkimusosuutta varten käytettiin vain yrityksen sisäisiä lähteitä.
