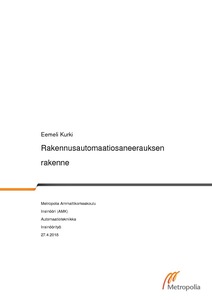

Rakennusautomaatiosaneerauksen rakenne

Abstract

Tässä insinöörityössä oltiin mukana toteuttamassa rakennusautomaatiojärjestelmän saneerausta liike- ja toimistotalossa Helsingissä. Työssä käydään läpi rakennusautomaatiojärjestelmälle tyypillinen rakenne ja kerrotaan saneerauksen toteutuksesta. Työosuus kohdistui tässä projektissa alakeskusprosessorien ohjelmointiin ja järjestelmän käyttöönottoon.

Saneerauksessa uusittiin kiinteistön teknisiä prosesseja ohjaavat alakeskusprosessorit ja valvomo. Vanhat kenttälaitteet hyödynnettiin uuteen järjestelmään. Vanha rakennusautomaatiojärjestelmä oli elinkaarensa lopussa, koska sen tekninen tuki loppui 2016 vuoden lopussa. Myös valvomon huono toimivuus oli saneeraukseen päätymiseen vaikuttava tekijä.

Vanhat alakeskusprosessorit vaihdettiin uusiin Siemens PXC -mallin prosessoreihin ja valvomo-ohjelmisto päivitettiin uusimpaan Siemens Desigo Insightin versioon.

Työn lopputuloksena saatiin päivitetty ja toimiva rakennusautomaatiojärjestelmä.

In this study a building automation system modernization project was operated at an estate in Helsinki. The work part in this project was to make new programs for new programmable logic controllers and the commissioning of the system.

In the modernization project old PLCs were changed to new ones. PLCs are used to control different types of technical processes in the building. Old field devices were reused in the new system. The old building automation system was at the end of its life cycle, because systems’ technical support was expired in the end of year 2016. Poorly working manage-ment station was also one of the reasons why building automation system modernization was executed.

Old PLCs were changed to new Siemens PXC-models and the management station soft-ware was updated to the latest version of Siemens Desigo Insight.

The result of the modernization project is an updated and well-functioning building automation system.
