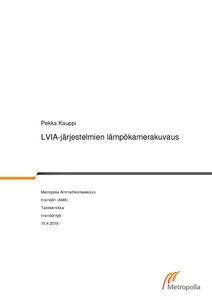

LVIA-järjestelmien lämpökamerakuvaus

Abstract

Lämpökamerakuvaus on rakenteita ja ainetta rikkomaton tutkimusmenetelmä eikä vaadi välitöntä kosketusta tutkittavassa kohteessa. Tämä tapa on alun perin kehitetty sotilaallisiin tarkoituksiin. Ensimmäiset sovellutukset tehtiin pimeällä säällä kohteiden paikannukseen. Tekniikkaa hyödynnetään myös tähtäyksessä. Kameratekniikan kehittyessä ja sitä kautta kameroiden hintojen pienentyessä kameroita on alettu käyttämään myös teollisuudessa. Insinöörityön tarkoituksena oli perehtyä LVI-järjestelmien lämpökamerakuvaukseen. Lämpökamerakuvausta hyödynnetään talotekniikassa suhteellisen vähän. Mahdollisuuksia on lukemattomia.

Insinöörityön on tilannut Suomen ympäristöopisto SYKLI. Insinöörityössä syntyvän materiaalin pohjalta on tarkoitus tehdä LVIA-järjestelmien lämpökamerakuvauksen sertifiointikoulutuksen opetusmateriaali. Sertifikaatin tulee myöntämään VTT.

Työssä tutustuttiin lämpökamerakuvaukseen kuvaamalla suuri määrä erilaisia kohteita. Näissä kohteissa tutustuttiin nykytilaan ja käyttöön verrattuna suunnitteltuun ja verrattin tietoja lämpökameralla saatuihin tuloksiin. Kuvauskohteet valittiin kattavasti laajaan kenttäkokemukseen perustuen erilaisista LVIA-kohteista.

Insinöörityöni perusteella lämpökamerakuvaus sopii erinomaisesti talotekniikan parissa toimiville yrityksille ja kiinteistönhoitoon. Kuvaus sopii ennen kaikkea ennakoivan huollon työkaluksi, mutta myös, varsinkin lämmitysjärjestelmien vianpaikannukseen talotekniseen kunnossapitoon. Uudisrakentamisessa lämpökamerakuvausta voidaan käyttää laadunvarmistustyökaluna. Edelleen kameroiden tekniikan kehittyessä ja hintojen halventuessa lämpökamerat tuleva olemaan osa normaalia LVIA- asennus- ja korjaustoimintaa.

This Bachelor’s thesis looked into the opportunities that thermal imaging, a method not yet commonly used in building services, offers for HVAC systems. Another goal was to comply a set of material that can be used as a basis when creating training material for thermal imagining certification for HVAC. The certification is to be granted by external authority.

The work consisted of getting familiar with thermal imaging and taking hundreds of thermal image pictures of several different kind of HVAC applications. It also required checking the intended operation or process on the location and getting to know the present condition of the system then comparing the information on thermal images to the intended one or desired state. To have better coverage of the HVAC area the images were taken from a variety of application chosen with long term field experience.

According to the findings, thermal imaging is excellent for companies operating with HVAC technologies, as well as for building maintenance. It is first and foremost a tool in pre-emptive maintenance, but can also be used in fault detection in building engineering. In new buildings, thermal imaging can be used in quality control. As camera technology continues to develop thermal imaging will be part of regular HVAC operations in installation as well as in maintenance.
