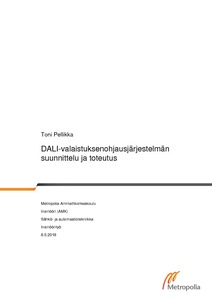

DALI-valaistuksenohjausjärjestelmän suunnittelu ja toteutus

Abstract

Insinöörityö tehtiin PT-Sähkötekniikka Oy:n pyynnöstä. Tehtävänä oli suunnitella, toteuttaa, ohjelmoida ja käyttöönottaa digitaalinen valaistuksenohjausjärjestelmä täysin saneerattavaan toimistoon. Laajojen säätömahdollisuuksien ja muuntojoustavuuden vuoksi ohjausjärjestelmäksi valittiin DALI. Tavoitteena oli tehdä tilaan helppokäyttöinen, käytännöllinen ja kustannustehokas valaistuksenohjaus. Tilaan muutti vuokralaiseksi Vapa Media.

Työssä käsiteltiin DALI-järjestelmän teoriaa, joka on otettava huomioon järjestelmää tehtäessä. Siinä tutustuttiin toimistosaneerauksissa tarvittaviin yleisimpiin komponentteihin ja uuteen DALI-standardiin. Saneerattava kohde suunniteltiin alusta alkaen ja perehdyttiin etenkin keskuskaavioiden sekä piirikaavioiden suunnittelussa huomioitaviin tärkeisiin asioihin.

Järjestelmän toteutus onnistui pääosin hyvin, mutta DALI-järjestelmän ohjelmoinnissa oli melko paljon ongelmia kosketinkiskojen kanssa. Kaikki spottivalaisimet eivät näkyneet tietokoneelta, koska muutamassa valaisimessa virranottimien metalliliuskat eivät osuneet DALI-väylään. Ongelma ratkaistiin vaihtamalla valaisimet uusiin.

Työn tuloksena tilaan toteutettiin nykyaikainen, energiatehokas ja tyylikäs valaistus. Tilasta tuli todella muuntojoustava, mikä oli etenkin kiinteistönomistajalle tärkeää.

This study was commissioned by PT-Sähkötekniikka Oy. The assignment was to design, program and implement a digital lighting control system to an office about to be remodeled. Due to its wide adjustment options and adaptability, we chose to work with DALI. The aim was to create a user-friendly, functional and cost effective lighting control. The space was rented out by Vapa Media.

This study represents the DALI system’s theory, which has to be taken into consideration while working with the system. The theory explores the most common components needed in office renovations and the new DALI-standards. The remodeled space will be planned from the ground up while paying special attention to the important aspects in the central and circuit diagram designs.

System implementation was mostly successful, but there were quite a few problems with the lighting tracks in the DALI-system’s programming. The computer wasn’t showing all the spotlights, because in few spotlights the metal strips of the current collector did not hit the DALI-gateway. Problem was solved by changing the lights to new ones.

As a result, the work accomplished into a modern, energy-sufficient and elegant lighting. The space became very adaptable, which is important especially for the property owner.
