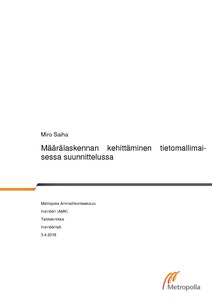

Määrälaskennan kehittäminen tietomallimaisessa suunnittelussa

Abstract

Tämän insinöörityön aiheena oli tutkia sähköisen määrälaskennan nykytilaa, menettelytapoja ja kuinka voitaisiin kehittää erityisesti keskittyen kaapelien ja sähköpisteiden määrien laskentaan ja niiden toteuttamismahdollisuuksiin. Työssä tutkittiin lisäksi piirtämisen menettelytapoja tietomallimaisessa suunnittelussa ja sillä, miten se eroaa perinteisestä sähkösuunnittelusta.

Työssä käytettiin Magicad Electrical -suunnitteluohjelmaa sähkösuunnittelun osalta. Lisäksi käytettiin Microsoft Exceliä luomaan vaihtoehtoinen malli itse määräluettelon tekemiseen.

Työssä tehtiin kaksi erillistä luetteloa määrälaskennasta ja tuloksena saatiin ohjeistus niiden luomisesta. Ensimmäisessä luettelossa tuotettiin tasopiirustuksesta kappalemääräinen luettelo sähköpisteistä, josta tehtiin piirustuksen osaksi liitettävä luettelo ja erikseen liitettävä luettelo. Toisessa tehtiin metrimääräinen luettelo, joka voidaan liittää erikseen liitettävään luetteloon tai sisällyttää piirustukseen.

The aim of this bachelor’s thesis was to develop the methods of electrical installations planning and quantity takeoffs. For this purpose, the present state of BIM planning and quantity takeoffs for electrical installations in MagiCAD Electrical were studied.

The final year project depended on MagiCAD Electrical and Microsoft Excel as tools. The features of MagiCAD were studied to establish whether a more comprehensive quantity takeoff was possible. Additionally, standards, instructions and regulations were studied. It was shown that a designer can create a bill of quantities more easily and quickly than a contractor. The addition of cable measures and quantities on the bill of quantities also adds work, but it can be done with cable packets which can define cable routes all the way to the switchboard.

This thesis showed that adding quantities in Excel files or drawings is not difficult, although a reasonable choice of how to do it depends on the project. A BIM-based project is the best in this respect. However, some questions remained, about responsibilities and ways to include a bill of quantities in the bid, which has to be the client’s initiative.

The thesis succeeded in offering the company a way to improve the quality of drawings. Furthermore, the thesis produced proper guidance for designing and samples for the company, on two different platforms.
