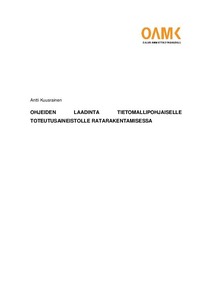

Ohjeiden laadinta tietomallipohjaiselle toteutusaineistolle ratarakentamisessa

Abstract

Työssä kuvataan VR Track Oy:n tietomallipohjaisten hankkeiden toteutusaineiston ohjeistuksen laatimisen prosessia. Tavoitteena oli laatia ohjeet, joiden avulla suunnittelija hahmottaa millaista tietomallipohjaista aineistoa työmaalla voidaan hyödyntää ja missä muodossa.

Teoriaa mallipohjaisesta infrarakentamisesta kerättiin pääosin liikenneviraston ja Buildingsmart Finland:n julkaisuista sekä VR:n sisäisistä materiaaleista. Työssä kartoitettiin toteutusaineiston hyödyntäminen työmaalla haastattelujen ja kyselyjen avulla. Ohjelmistokohtaiset mallinnusohjeet laadittiin yhteistyössä VR Trackin tietomallikoordinaattoreiden sekä tietomallintamiseen perehtyneiden suunnittelijoiden kanssa.

Tuloksena syntyi ohjeistus VR Trackille, joka voidaan tiivistää kolmeen pääosaan, yleisteoreettiseen osaan, mallinnuskortteihin sekä ohjelmakohtaisiin mallinnusohjeisiin, joista tähän työhön on koostettu oleellisemmat seikat. Yleisteoreettinen osa käsittelee tietomallintamista yleisesti rakennussuunnittelun ja toteutuksen osalta. Mallinnuskortteihin on koottu haastatteluissa ilmi tulleet mallintamisen suositukset, joiden perusteella ohjelmakohtaiset ovat laadittu.

The purpose of this thesis is to describe the process of making the basic guidelines for the building information modeling for railroad designing and constructing in VR Track. The main object is to clarify the state of readiness to utilize BIM on the field and what form should be used for the design-data.

Basic information was gathered mainly from BuildingSMART Finland’s and Finnish transport Agency’s online publications. Specific information for model-ing cards and program-specific modeling guidelines were gathered via e-mails and interviews.

The results consists of three parts: basic information about BIM-based constructing and designing, instructions for fixing common problems in the models, and the structure-specific modeling recommendation charts. General information focuses on BIM-based building current state and the challenges related to the material which is made by the designer. Guidelines are meant to help designer to prevent common mistakes in the modeling process. Structure-specific modeling recommendations are meant to clarify what form should be used for different structures from the builder’s point of view.
