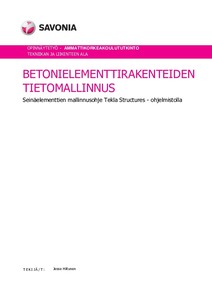

Betonielementtirakenteiden tietomallinnus : Seinäelementtien mallinnusohje Tekla Structures - ohjelmistolla
Hiltunen, Jesse (2019)
2019
Kaikki oikeudet pidätetään
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201903273864
https://urn.fi/URN:NBN:fi:amk-201903273864
Tiivistelmä
Opinnäytetyön tavoitteena oli tehdä Savonia-ammattikorkeakoululle betonisten väli- ja ulkoseinäelementtien mallin-nusohje. Mallinnuksessa käytettäisiin Tekla Structures -ohjelmistoa. Mallinnusohjeen avulla, varsinkin rakennustek-niikkaa opiskeleva aloitteleva mallintaja pystyisi mallintamaan tavallisia betoniväli- ja ulkoseinäelementtejä itsenäi-sesti. Tavoitteena oli, että ohjetta voisi hyödyntää Savonia-ammattikorkeakoulussa opetusmateriaalina tai opiskelija voisi käyttää sitä myös itsenäiseen harjoitteluun.
Aluksi perehdyttiin lähdemateriaaliin, joka käsitteli betonielementtirakentamista ja tietomallintamista. Erityisesti perehdyttiin suunnitteluprosessiin, normeihin ja standardeihin sekä Tekla Structures -ohjelmiston käyttöön osana elementtisuunnittelua. Lähtötiedot mallinnusohjetta varten suunniteltiin tilaajan, eli rakennetekniikan yliopettaja Arto Puurulan kanssa. Suunnitelmien pohjalta saatiin kokonaisuus, jonka mallinnusohjeet tulisivat sisältää ja päätettiin myös, millaisessa muodossa ohjeet olisivat. Tilaajan kanssa päädyttiin ratkaisuun, jossa mallinnusohje tehtäisiin video- ja paperimuodossa. Tämän jälkeen aloitettiin videon rakenteen suunnittelu sekä toteutus.
Tämän opinnäytetyön tuloksena Savonia-ammattikorkeakoululle tuotettiin betonisten väli- ja ulkoseinien mallin-nusohjeet käytettäessä Tekla Structures -ohjelmistoa.
Mallinnusohjeista voidaan todeta, että ohjeet ovat aloitteli-jaystävälliset, johdonmukaiset ja sisältävät kaiken tarvittavan tiedon tavallisten seinäelementtien mallintamista var-ten. Voidaan myös olettaa, että aloitteleva mallintaja pystyy mallintamaan betoniseinäelementtejä itsenäisesti.
Aluksi perehdyttiin lähdemateriaaliin, joka käsitteli betonielementtirakentamista ja tietomallintamista. Erityisesti perehdyttiin suunnitteluprosessiin, normeihin ja standardeihin sekä Tekla Structures -ohjelmiston käyttöön osana elementtisuunnittelua. Lähtötiedot mallinnusohjetta varten suunniteltiin tilaajan, eli rakennetekniikan yliopettaja Arto Puurulan kanssa. Suunnitelmien pohjalta saatiin kokonaisuus, jonka mallinnusohjeet tulisivat sisältää ja päätettiin myös, millaisessa muodossa ohjeet olisivat. Tilaajan kanssa päädyttiin ratkaisuun, jossa mallinnusohje tehtäisiin video- ja paperimuodossa. Tämän jälkeen aloitettiin videon rakenteen suunnittelu sekä toteutus.
Tämän opinnäytetyön tuloksena Savonia-ammattikorkeakoululle tuotettiin betonisten väli- ja ulkoseinien mallin-nusohjeet käytettäessä Tekla Structures -ohjelmistoa.
Mallinnusohjeista voidaan todeta, että ohjeet ovat aloitteli-jaystävälliset, johdonmukaiset ja sisältävät kaiken tarvittavan tiedon tavallisten seinäelementtien mallintamista var-ten. Voidaan myös olettaa, että aloitteleva mallintaja pystyy mallintamaan betoniseinäelementtejä itsenäisesti.
