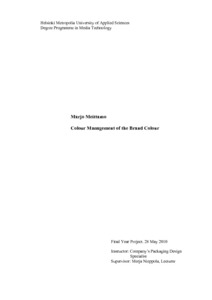

Colour Management of the Brand Colour

Abstract

The purpose of the thesis was to create worldwide brand colour management guide for the company’s packaging printing. The packages are printed all over the world and the uniform colour management guidelines are needed. That is the only way to ensure that quality of a package will remain exactly same regardless of where it is printed.

The colour specification was determined for Brand Colour. Guideline includes the reference and tolerance values of colour. Measurement was performed on reference samples and tolerance samples. Both LAB and density values were measured and both uncoated and coated surfaces were determined. One sheet includes several billets. Therefore, for ∆E* tolerance to one die-cut was also determined. The paper surface has an influence for print result. Therefore, also the paper surface was specified.

To ensure similar measurements, the measurement settings were also needed to be specified. The following settings has to be done before the spectophotometric measurements: D50 illuminant, 2° observer, calibration to absolute white, UVCut filter and black backing. While density is measured, the settings are following: 0/45 or 45/0 observer and calibration to paper white. GretagMacbeth SpectroEye is recommended as the measurement instrument.

The final result was a uniform guideline for printing houses that will be distributed to all over the world. The test printing will continue globally to enhance the on-going colour quality. The reference samples and tolerance value will be sent to printing houses. The printers compare print with reference sample and measure if it is in limit of tolerance.

Insinöörityön tarkoituksena oli luoda yrityksen tuotepakkauksille maailmanlaajuinen värinhallintaohjeistus. Värimääritykset tehtiin yrityksen brändivärille. Väri on tunnistettava, joten on tärkeää, että se pysyy muuttumattomana painoprosessissa. Pakkauksia painetaan ympäri maailmaa, joten yhtenäistä ohjeistusta tarvitaan. Tällä varmistetaan, että pakkaukset ovat samanlaisia riippumatta siitä, missä ne on painettu. Jotta voitiin varmistua, että määritykset oli tehty oikein, tehtiin mittauksia kahdessa eri paikassa. Lopputulos muodostui yhdistelemällä näistä kahdesta parhaat tulokset.

Työssä laadittu värinhallintaohjeistus sisältää referenssi- ja toleranssiarvot brändivärille. Mittaukset tehtiin sekä referenssivärille että vielä hyväksytyissä rajoissa oleville väreille. Näin saatiin raja-arvot, joiden sisällä väri saa muuttua. Molemmat Lab-väriarvot ja densiteettiarvot määritettiin sekä päällystetylle että päällystämättömälle paperille. Koska yhdellä painoarkilla on useita pakkauksia, on myös määritettävä toleranssiarvot yhdelle pakkaukselle. Myös painoalustalla on suuri vaikutus lopputulokseen, joten raja-arvot määritettiin myös sille.

Koska monet muuttujat vaikuttavat mittauksiin, on mittaukset suoritettava aina kuten määritetty. Spektrometrisiä ja densiteettisiä mittauksia varten määritettiin omat asetukset, jotka tulee asettaa mittalaitteeseen ennen mittauksia. Spektrometrisiä mittauksia tehtäessä, tulee mittalaitteeseen asettaa valoksi D50 ja havaintokulmaksi 2° ja suotimena tulee käyttää UVCut:a. Mittalaite tulee kalibroida absoluuttiseen valkoiseen, ja mittaukset on tehtävä mustaa taustaa vasten. Densiteettisiä mittauksia tehtäessä tulee mittalaitteeseen asettaa havaintokulmaksi 45/0 tai 45/0. Mittalaitteen kalibrointi tulee tehdä paperivalkoiseen. Jotta voidaan varmistaa mittauksien samankaltaisuus, on suositeltavaa, että mittauksissa käytetään GretagMacbeth SpectroEye -mittalaitetta.

Lopputuloksena saatiin yhtenäinen ohjeistus, joka jaetaan painotaloille ympäri maailmaa. Brändivärin testipainatuksia jatketaan. Tällä pyritään siihen, että värinhallinta olisi tehokasta ja jatkuvaa. Painotaloille lähetetään valmiiksi painetut referenssivärimallit, tavoitedensiteetti ja toleranssiarvot sekä Lab-väriarvoille että densiteettiarvoille. Painajat vertaavat painettua painotuotetta referenssivärimalliin ja mittaavat, että se on toleranssirajoissa.
