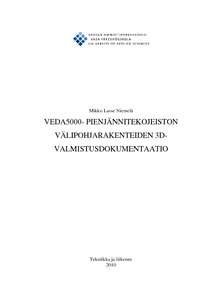

VEDA5000- pienjännitekojeiston välipohjarakenteiden 3D-valmistusdokumentaatio

Abstract

Opinnäytetyön aiheena oli VEDA5000-pienjännitekojeiston välipohjarakenteiden kokoonpanojen 3D-mallinnus valmistuksen käyttöön, sisältäen välipohjat, komponentit ja päävirtajohtimet. Työ rajataan yleisimpiin VEDA5000-pienjännitekojeiston välipohjarakenteisiin.

Työ sisältää osamalleja, mittapiirustuksia, kokoonpanokuvia osanumeroineen ja erillisen Excel-listan muotoon tehdyn osaluettelon. Opinnäytetyön teoreettinen osuus käsittelee ohutlevymallinnusta, työpiirustuksia ja kokoonpanoja, jotka olivat työn pääalueita. Teoriaosuudessa käydään käytännön esimerkkien avulla läpi ohutlevymallinnusta, työpiirustusten luontia sekä kokoonpanojen tekoa. Esimerkeissä käytetään AutoDesk Inventor 2010-ohjelmaa.

Työn aikana syntyi noin 140 osamallia, noin 80 työpiirustusta, noin 15 kokoonpanoa ja noin 15 kokoonpanopiirustusta. Kokoonpanopiirustusten avulla välipohjien valmistus ja uusien asentajien opastus helpottuu ja nopeutuu huomattavasti.

Näitä kokoonpanopiirustuksia tullaan käyttämään myöhemmin tehtävässä valmistusdokumentaatiossa.

The aim of this thesis was to make 3D-assemblies of the mounting plate structures of the VEDA5000- low voltage switchgears to the switchgear factory. The focus of this thesis was to be limited to the commonly used mounting plate structures of the VEDA5000- low voltage switchgears. Measuring drawings, 3D-parts, assemblies and assembly drawings including bill of materials in the Excel form were made during this thesis. Sheet metal modelling, drawings and assemblies were studied in the theoretical section of this thesis. In this theoretical section, sheet metal modelling, making drawings and assemblies are demonstrated in different kind of examples by AutoDesk Inventor 2010. As a result, this thesis gives several 3D-parts, measuring drawings, assemblies and assembly drawings. This documentation will make the mounting plate manufacturing easier and speed up the training of new employers. These assembly drawings will be used for making instructions for manufacturing the mounting plate structures in the near future.
