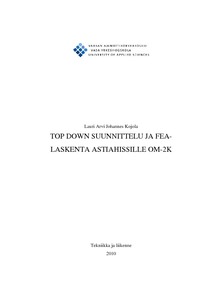

Top down suunnittelu ja FEA-laskenta astiahissille OM-2K

Abstract

Tämän opinnäytetyön tarkoituksena oli luoda astiahissistä OM-2K, 3D-malli, lujuus-laskenta, sekä testata topdown- suunnittelun sopivuus toimeksiantajayrityksen toimin-toihin. Lisäksi tarkoituksena oli testata eNumerot -ohjelman toimivuus ja sopivuus Toimeksiantaja yritykseen. Tehty 3D-malli toimii esimerkkitapauksena yrityksen siir-tyessä käyttämään 3D-mallinnusta. Työ alkoi perehtymällä topdown- suunnitteluun, sekä lyhyellä perehdytyksellä käytet-tävän ohjelman tarvittaviin ominaisuuksiin. Mallintaminen aloitettiin tekemällä kat-saus, sekä skeletonmalli laitteesta. Mallinnustyö päättyi ehyen mallin muokkaamiseen lujuuslaskentaan soveltuvaksi. Viimeisenä vaiheena oli lujuuslaskenta (FEA), sen saatujen tulosten arviointi ja tarkastelu. Lopputulokseksi saatiin ehyt 3D-malli, lujuuslaskentatulokset, sekä käyttökokemuk-sia eNumerot – ohjelmasta. Laskentatuloksien jälkikäsittely jäi toimeksiantajalle yri-tykselle, heidän tuntiessa laitteensa toiminta perinpohjaisesti.

The objective of this thesis was to make a 3D-model of the OM-2K waste crane and make some strength calculations applying the model. The suitability of top down de-sign method for NTM was also to be tested. The thesis was started with guidance to the top down design method and the software features applied. Modelling was started by making a skeleton model of the waste crane, and ended having a full 3D-model prepared for strength calculations. As a result, a full 3D-model and strength calculation results were made available. Good test experiences were obtained for the product data management database called eNumerot. Posts processing of the strength calculations were left for the engineers of NTM to be performed because they have the best knowledge of the waste crane to evaluate the FEA data. The 3D-model made will work as example when NTM considers 3D modelling.
