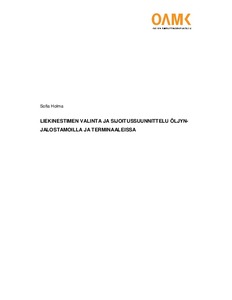

Liekinestimen valinta ja sijoitussuunnittelu öljynjalostamoilla ja terminaaleissa

Abstract

Opinnäytetyö on tehty Neste Engineering Solutions Oy:lle. Työn tavoitteena oli tuottaa esiselvitys liekinestinten tarpeellisuuden määrittelystä, valinnasta, sijoitus- ja laitesuunnittelusta, hankinnasta sekä toiminnasta. Työ tukee suunnittelutyötä ja hankintaa ja tulevaisuudessa työtä voidaan käyttää perustana viralliselle työohjeelle. Työ toteutettiin kirjallisuuskatsauksena, johon saatiin käytännön tietoa Nesteen ja laitetoimittajien asiantuntijoilta.

Liekinestin on säiliöiden ja putkistojen turvalaite, joka pysäyttää liekin etenemisen putkistossa ja estää liekin pääsyn säiliöön ilmanpoistoventtiilin läpi, mutta sallii kaasun esteettömän etenemisen. Liekinestimiä käytetään esim. säiliöissä, joissa varastoidaan palavia kaasuja muodostavia nesteitä, lastauskaasujen talteenottolinjoissa sekä hönkäkaasulinjoissa.

Prosessisuunnittelijan tehtävä on arvioida liekinestimen tarpeellisuus kohteeseen riskien perusteella sekä sijoittaa se prosessiin. Putkisto- ja sijoitussuunnittelijan tehtävä on taata liekinestimen toimintavarmuus huolellisella suunnittelulla ja pyrkiä pitämään kustannukset mahdollisimman alhaisina. Prosessisuunnittelija tekee datalehden hankintaa varten ja putkisto- tai laitesuunnittelija tekee hankinnan.

Valinnan kannalta oleellisin tieto on liekinestimen sijoituspaikka. Sijoittelun lisäksi liekinestimen valintaan vaikuttavat mm. kaasun MESG-luku ja epäpuhtaudet, käyttö- ja suunnitteluolosuhteet sekä vaadittavat hyväksynnät.

Ongelmat liekinestinten kanssa liittyvät pääasiassa tukkeutumiseen. Huollolla ja säännöllisillä tarkastuksilla varmistetaan, että liekinestin voi toimia oikein eikä se aiheuta vaurioita säiliöön tai putkistoon.

Lisätietoa voitaisiin saada haastattelemalla käyttöhenkilökuntaa.
