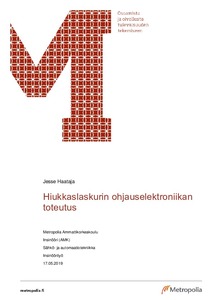

Hiukkaslaskurin ohjauselektroniikan toteutus
Haataja, Jesse (2019)
Haataja, Jesse
2019
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2019052110897
https://urn.fi/URN:NBN:fi:amk-2019052110897
Tiivistelmä
Työ tehtiin Helsingin yliopiston ilmakehätieteiden tutkimuskeskukselle.
Insinöörityön tavoitteena oli toteuttaa hiukkaslaskuriin sen ohjauselektroniikan sisältävät piirilevyt. Ohjauselektroniikasta oli ennen työn aloitusta jo toimiva prototyyppi, jonka toiminnallisuudet tuli hioa loppuun ja jonka pohjalta tuli valmistaa aiempaa kompaktimpi kokonaisuus. Ohjauksen perustana käytettiin Raspberry Pi -pienoistietokonetta, jonka päälle uusien piirilevyjen tuli olla liitettävissä.
Lopputuotteena työssä saatiin kaksikerroksinen Raspberry Pi:n päälle sopiva piirilevykokonaisuus, joka sisälsi kaiken hiukkaslaskurin ohjaukseen vaadittavan elektroniikan. Kokonaisuus oli pääosin onnistunut ja toimiva, yhtä komponenttivalintaa lukuun ottamatta. Toimilaitteiden ohjauksessa käytetyt staattiset releet eivät toimineet halutulla tavalla niiden lämpötilan noustessa normaaliin käyttölämpötilaan. Releet ovat helposti vaihdettavissa ja ne korvattiinkin uusilla käyttöön paremmin soveltuvilla malleilla.
Insinöörityön tavoitteena oli toteuttaa hiukkaslaskuriin sen ohjauselektroniikan sisältävät piirilevyt. Ohjauselektroniikasta oli ennen työn aloitusta jo toimiva prototyyppi, jonka toiminnallisuudet tuli hioa loppuun ja jonka pohjalta tuli valmistaa aiempaa kompaktimpi kokonaisuus. Ohjauksen perustana käytettiin Raspberry Pi -pienoistietokonetta, jonka päälle uusien piirilevyjen tuli olla liitettävissä.
Lopputuotteena työssä saatiin kaksikerroksinen Raspberry Pi:n päälle sopiva piirilevykokonaisuus, joka sisälsi kaiken hiukkaslaskurin ohjaukseen vaadittavan elektroniikan. Kokonaisuus oli pääosin onnistunut ja toimiva, yhtä komponenttivalintaa lukuun ottamatta. Toimilaitteiden ohjauksessa käytetyt staattiset releet eivät toimineet halutulla tavalla niiden lämpötilan noustessa normaaliin käyttölämpötilaan. Releet ovat helposti vaihdettavissa ja ne korvattiinkin uusilla käyttöön paremmin soveltuvilla malleilla.
