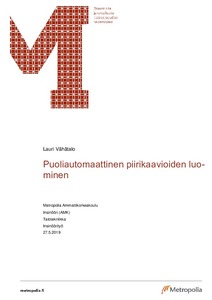

Puoliautomaattinen piirikaavioiden luominen

Abstract

Tämän työn tavoitteena oli tehdä Ramboll Finland Oy:lle mallipiirikaaviot ja kehittää piirikaavioiden apusovellus, jonka avulla saadaan helposti tehtyä piirikaavioita mallipiirikaavioiden avulla. Työn ohella tuli kehitettyä ohjeita ja ohjeistuksia piirikaavioiden suunnitteluun, joiden avulla voi suunnittelijat voivat täyttää mallipiirikaavioita.

Insinöörityöhön tehdyt piirikaaviot on tehty AutoCAD-suunnitteluohjelman talotekniikan lisäsovelluksella nimeltä MagiCAD. Työn kaaviot on tehty Rambollin piirikaavio asiantuntijoiden ja vanhojen kaavioiden pohjilta. Työhön on käytetty kaavioiden piirustus standardeja ja ohjeistuksia.

Työstä valmistui PDF-tiedosto, jonka avulla voi suunnittelija valita pääkaaviosymbolin mukaan mallipiirikaavion, jota käytettäisiin todellisiin kohteisiin.

The purpose of this final year project was to make the design of electrical circuits much faster than before. To achieve this, model electrical circuit schematics were created. In addition, instructions for electrical circuit design were made for designers who are to use the schematics. For the instructions, electrical designers specialized in electrical circuits were interviewed.

The electrical circuit designs were made with AutoCAD and saved as a PDF file. The PDF file uses link to open electrical circuit schematics from a fully made library that includes all the schematics that were made in this project.

The schematics make the design of electrical circuits much faster because there is no need to search electrical circuit schematics from older projects. The instructions help new engineers who want to start drawing electrical circuit schematics.
