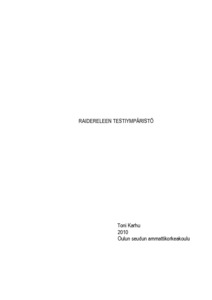

Raidereleen testiympäristö
Karhu, Toni (2010)
Karhu, Toni
Oulun seudun ammattikorkeakoulu
2010
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2010111114399
https://urn.fi/URN:NBN:fi:amk-2010111114399
Tiivistelmä
Raiderele kuuluu osaksi raidevirtapiiriä, jonka avulla seurataan junien sijaintia tietyllä rataosuudella. Raidevirtapiiri on akselinlaskijan jälkeen yleisimmin käy-tetty junien sijaintia seuraava laite. Voidaan sanoa, että se on tärkein turvalaite koko rataliikenteessä ja sen toiminta täytyy olla sataprosenttisen varmaa.
Tämän työn tavoitteena oli toteuttaa Siemensin valmistamille raidereleille automaattinen testiympäristö ohjelmoitavan logiikan avulla. Testausohjelman tuli lukea releeltä kosketintiedot ja tarkastaa tiedon oikeellisuus. Testausohjelman tuli myös ilmoittaa käyttäjälle mahdolliset virhetiedot. Lisäksi työssä oli todennettava, että ohjelmoitavalla logiikalla voidaan toteuttaa luotettavia testiympäristöjä releille.
Testausympäristö toteutettiin Unitronicsin valmistamalla ohjelmoitavalla logiikalla, joka sisälsi näytön, näppäimistön ja tarvittavat tulo- ja lähtölinjat. Testiympä-ristöön rakennettiin erillinen releteline, jossa oli paikat kahdelle releelle. Ohjelmistoympäristönä toimi VisiLogic-ohjelmisto, joka on tarkoitettu ainoastaan Unitronicsin ohjelmoitavien logiikoiden ohjelmointiin.
Työssä onnistuttiin rakentamaan luotettava automaattinen testiympäristö raidereleille. Lisäksi työssä onnistuttiin todentamaan, että Unitronicsin ohjelmoitavien logiikoiden avulla voidaan rakentaa releille luotettavia testiympäristöjä.
Tämän työn tavoitteena oli toteuttaa Siemensin valmistamille raidereleille automaattinen testiympäristö ohjelmoitavan logiikan avulla. Testausohjelman tuli lukea releeltä kosketintiedot ja tarkastaa tiedon oikeellisuus. Testausohjelman tuli myös ilmoittaa käyttäjälle mahdolliset virhetiedot. Lisäksi työssä oli todennettava, että ohjelmoitavalla logiikalla voidaan toteuttaa luotettavia testiympäristöjä releille.
Testausympäristö toteutettiin Unitronicsin valmistamalla ohjelmoitavalla logiikalla, joka sisälsi näytön, näppäimistön ja tarvittavat tulo- ja lähtölinjat. Testiympä-ristöön rakennettiin erillinen releteline, jossa oli paikat kahdelle releelle. Ohjelmistoympäristönä toimi VisiLogic-ohjelmisto, joka on tarkoitettu ainoastaan Unitronicsin ohjelmoitavien logiikoiden ohjelmointiin.
Työssä onnistuttiin rakentamaan luotettava automaattinen testiympäristö raidereleille. Lisäksi työssä onnistuttiin todentamaan, että Unitronicsin ohjelmoitavien logiikoiden avulla voidaan rakentaa releille luotettavia testiympäristöjä.
